| حفرة عجلة الطحن: | 50ملم | قطر عجلة الطحن: | 200ملم |
|---|---|---|---|
| قوة محرك تغذية رأس عجلة الطحن: | 0.75 كيلو واط | سرعة تغذية رأس عجلة الطحن: | 0.1-500 مم / دقيقة |
| قوة محرك رأس عجلة الطحن: | 0.75 كيلو واط | سرعة تغذية رأس عجلة الطحن السريعة: | 1000 ملم/دقيقة |
| سرعة رأس عجلة الطحن: | 1450 دورة في الدقيقة | زاوية دوران رأس عجلة الطحن: | 360 درجة |
| طحن عجلة السفر الرأس: | 200ملم | طحن قوة محرك عجلة: | 2.2 كيلو واط |
| سرعة طحن عجلة: | 1450 دورة في الدقيقة | البعد الشامل: | 1400x1000x1600 ملم |
| قوة محرك المنضدة: | 0.75 كيلو واط | زاوية دوارة المنضدة: | 360 درجة |
| سفر المنضدة: | 200ملم | ||
| إبراز: | آلة طحن أوتوماتيكية أسطوانية,آلة طحن أسطوانية 1000 ملم/دقيقة,آلة طحن أسطوانية خارجية عملية,Cylindrical Grinder Machine 1000mm/min,Practical External Cylindrical Grinding Machine |
||

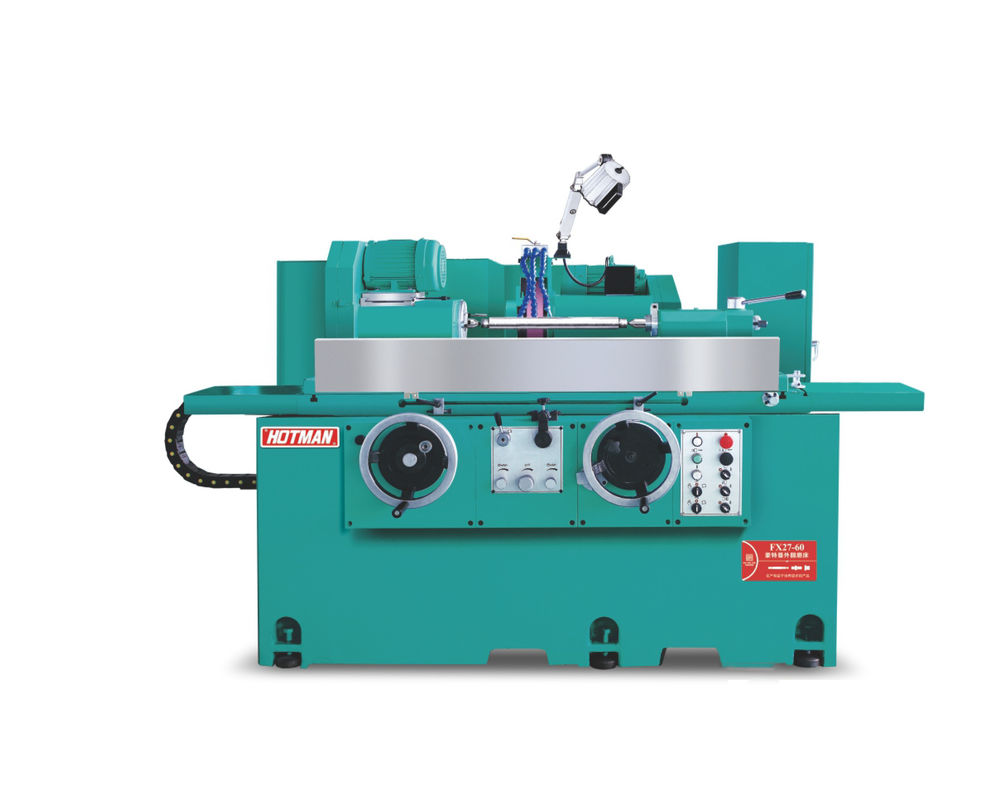

شكل طحن طاحونة أسطوانية

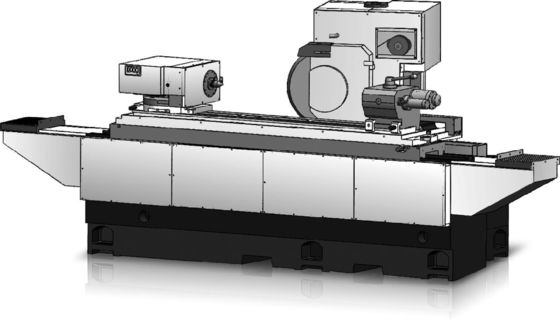

وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30، والذي يتم معالجته الحرارية بشكل مصطنع ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشبيك. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسانية الآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل محمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من سبيكة معدنية صلبة في جسم الحديد الزهري لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
المواصفات التقنية:
| المشروع | الوحدة | النموذج: FX32P-60CNC | |
|
قدرة المعالجة
|
الحد الأقصى للقطر الدوري للطاولة | ملم | 320 |
|
المسافة القصوى بين إبهامين |
ملم | 600 | |
| أقصى قطر للطحن | ملم | 320 | |
| الحد الأقصى للحمل بين القلبين الجبينيين | كجم ((ب) | 60 ((العمالة العليا) / 20 (العامل فقط) | |
| حجم عجلة الطحن (قطر × عرض × فتحة) | ملم | 455 × 38 ((32-50) × 127 | |
| سرعة عجلة الطحن | rpm | 1650 | |
| الحد الأقصى للسرعة الخطيّة للعجلة الطحن | م/س | 40 ((عجلة طحن عالية السرعة حتى 65) | |
| طلاء عجلات الطحن | ملم | النوع الآلي | |
|
رأس عجلة الطحن |
زاوية التغذية | درجة | 90 |
| ضربة تغذية | ملم | 250 | |
| محور X سرعة الحركة السريعة | م/دقيقة | 6 | |
| الحد الأدنى لتغذية المحور X | ملم | 0.001 | |
|
إطار الرأس |
سرعة الفولاذ | rpm | 50 إلى 500 |
| شكل الغزل | متزامن أو مركزي | ||
| مواصفات الإبهام | MT-4 | ||
|
مقعد الخلف |
المسافة التلسكوبية التلقائية | ملم | 40 |
| مواصفات الإبهام | MT-4 | ||
|
طاولة العمل |
المحور Z سرعة الحركة السريعة | م/دقيقة | 8 |
| الحد الأدنى لتغذية المحور z | ملم | 0.001 | |
| الحد الأقصى للسفر | ملم | 550 | |
| زاوية الدوران | درجة | + 6/-9 | |
|
المحرك |
محرك طواحين عجلة الطحن | KW | 3.75/55 |
| محرك تغذية محور X (سيرفو) | KW | 2.2 | |
| محرك التغذية على المحور Z (سيرفو) | KW | 2.2 | |
| محرك فولاذ الإطار الرئيسي | KW | 0.75 | |
| محرك مضخة التبريد | KW | 0.75 | |
| محرك زيت التشحيم | KW | 0.25*2 | |
| محرك مضخة النفط | KW | 0.75 | |
|
غيرها |
صافي وزن الجهاز | كيلوغرام | 3300 |
| إجمالي وزن الجهاز | كيلوغرام | 3500 | |
| حجم العبوة (الطول * العرض * الارتفاع) | ملم | 2800*2000*2000 | |
أ. مستقيم في الطحن:
إنتاج صغير ، تغذية تلقائية بدون مؤقت شرارة ، يمكن أن تحصل على جودة طحن جيدة إنتاج الجماهيري ، إضافة جهاز قياس قطر خارجية تلقائي (الاكسسوارات الخاصة) ،يمكن أن توفر أفضل عائد وتأثير طحن (نماذج CNC).
ب. طحن عرضي:
إمدادات تلقائية متقطعة وطاولة مدفوعة هيدروليكيا تسمح بأكبر كفاءة في طحن العنصر العمل.
ج: طحن النهاية:
إزالة الغطاء الدوار من رأس محور العمل واستبدالها مع ثلاثة أو أربعة مخالب تشاك. تغيير موقف رأس تحديد الموقع لجعل تشاك تدور،وتثبيته في وضعية 90 درجة للطحن النهائي.
د. طحن الكتف:
عندما يتم طحن القطر الخارجي للكائن العامل وكتفه في نفس الوقت ،يتم دعم الكائن العامل من قبل المركز العلوي اثنين ويتم إعادة تركيب عجلة الطحن على الجانب الأيمن من رأس عجلة الطحن وتدور في زاوية لطحن.
طحن منحني:
يمكن دعم الكائن العامل بواسطة الدوارة أو المركزين العلويين ، ويمكن تدوير الطاولة ورأس عجلة الطحن وتعديلها بسهولة.
F. طحن قطر داخلي:
ملحقات طحن القطر الداخلي (ملحقات خاصة) يمكن طحن القطر الداخلي ، طالما تم سحب محور طحن القطر الداخلي وتثبيته في وضع الطحن.
جهاز طحن ثقب داخلي (اختياري):
سرعة الدوران نطاق قطر الداخل الحد الأقصى للعمق
20,000rpm Φ25~45mm 100mm
30،000دورة في الدقيقة Φ 12~25mm 60mm
