| قطر عجلة الطحن: | 200-500 ملم | طحن عجلة المغزل التكرار: | 0.002 مم |
|---|---|---|---|
| قوة تغذية المغزل عجلة الطحن: | 2-20 كيلو نيوتن | طحن عجلة المغزل تفتق: | BT30 / BT40 / BT50 |
| سرعة طحن عجلة: | 20-100 م / ث | طحن قوة محرك عجلة: | 2-20 كيلو واط |
| طحن عجلة المغزل تحمل: | ص4/ص5 | سرعة محور عجلة الطحن: | 1000-3000 دورة في الدقيقة |
| التبريد من عجلة الطحن: | هواء / زيت | دقة تغذية المغزل عجلة الطحن: | 0.005 مم |
| طحن عجلة المغزل تغذية التكرار: | 0.002 مم | سرعة تغذية مغزل عجلة الطحن: | 0-3000 مم / دقيقة |
| طحن عجلة المغزل قوة المحرك: | 2-20 كيلو واط | دقة تحديد موضع عمود الطحن لعجلة الطحن: | 0.005 مم |
| عرض عجلة الطحن: | 20-100 مم | حجم عبوة الماكينة: | 3100*2600*2000ملم |
| الوزن الإجمالي: | 6500 كجم | ||
| إبراز: | آلة طحن بدون مركز 2KW,آلة طحن بدون مركز 20 كيلوواط,طحن بدون مركز بدقة دائمة,20KW Centerless Grinding Machine,Durable Precision Centerless Grinding |
||

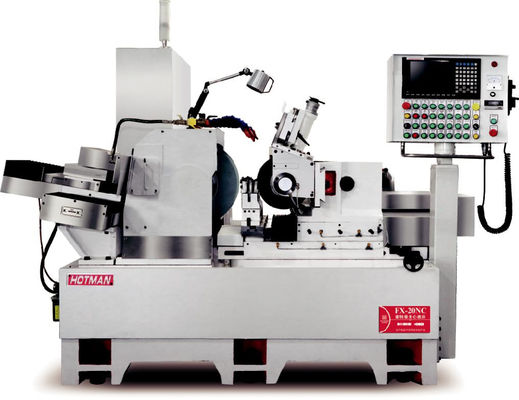

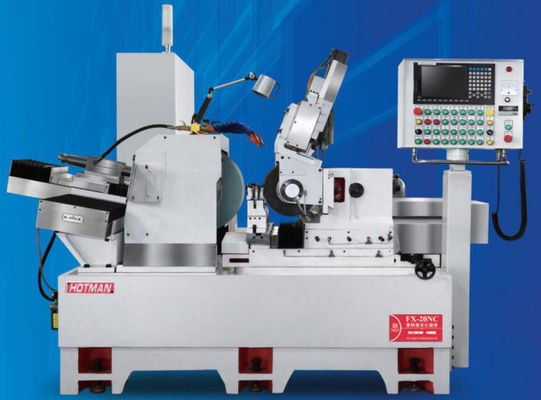

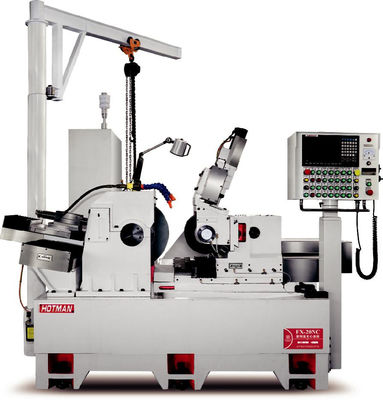

آلة طحن CNC عالية الدقة FX-20CNC-3
1قوة طحن فائقة
2.عمود عجلة الرمل هو العمود الرئيسي الهيدروستاتي
3يتم تفضيل طحن قطر العمل الكبير
●منخفضة مركز الجاذبية التصميم، وزيادة استقرار الطحن، يمكن أن تضمن دقة الأدوات الآلية لفترة طويلة.
● قوة الطحن الفائقة ، أكثر ملاءمة لمعالجة قطر العمل الكبير ، وتقصير وقت المعالجة إلى حد كبير.
● مناسبة جدا لتثبيت معدات تلقائية مثل الرفع المتحكم طحن / تغذية تلقائية واستقبال.
| قطر الطاولة القياسي | Ø1.0~60ملم |
| حجم عجلة الطحن (القطر الخارجي * العرض * القطر الداخلي) | Ø610*305*304.8 |
| سرعة عجلة الطحن | 1100 دورة في الدقيقة |
قطعة طلاء عجلة الطحن:
● نظام إصلاح الرمل يتبنى ربط محورين ، مع محرك سيرفو ودفع المسمار الكروي ، دقة تشكيل عجلة الطحن عالية ، سرعة التعبئة سريعة.
● يمكن استبدال صبغات الألواح بسرعة مع قلم التشذيب ذو نقطة واحدة لتحقيق أنواع مختلفة من صبغات عجلات الطحن
● طحن قضيب الطول من الصلب التونغستيني باستخدام التكرير بالرولينج والإصلاح المتبادل ، فعالية إصلاح الرمل سريعة ، سطح قطع عجلة الطحن مسطح ،يمكن أن تجعل سطح اتصال عجلة الطحن أكبر وأكثر تكافؤا.
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشبيك. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
التكوين القياسي لفوهة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والفوهة الضغط الساكن،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
تم تصميم المقعد الخلفي لتكون جامدة وقوية على حد سواء. تم تصميم أسطوانة زلقة من سبائك الفولاذ المقاوم المزروعة في جسم الحديد الزهري لحمل النواة العليا من MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
يتم تزيين قوائم إرشاد الآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان مدة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، وتطوير ثانوي، عمل الحوار الإنسانية الآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويًا ، مع نظام تزيين تلقائي ومسمار كرة طحن دقيق C3 ،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
المواصفات التقنية:
