تفاصيل المنتج:
شروط الدفع والشحن:
|
| نظام التبريد: | تبريد المياه | عجلة جلخ: | φ200*φ20*80 ملم |
|---|---|---|---|
| محرك عجلة الطحن: | 3 كيلو واط | سرعة طحن عجلة: | 3000r / دقيقة |

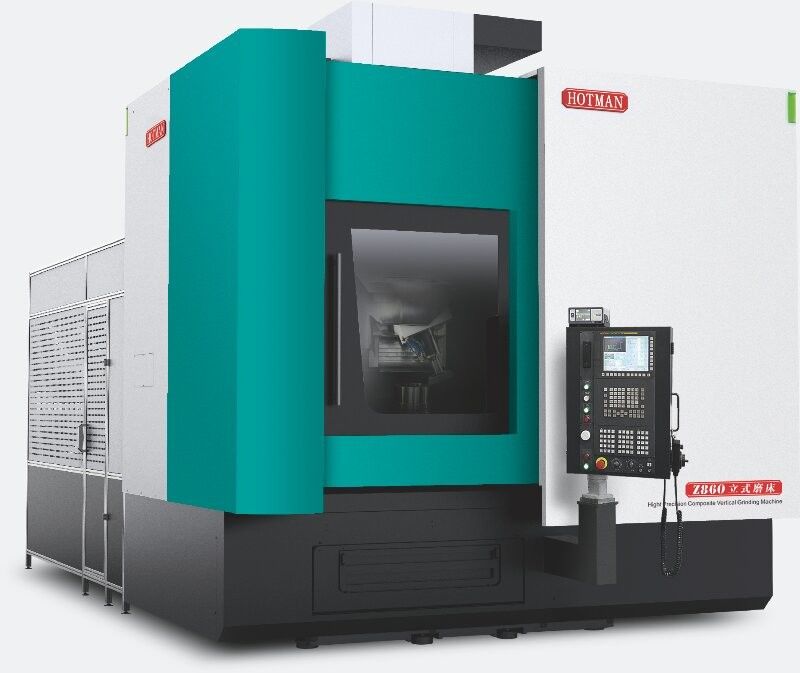

| المواد: | الفولاذ | الاسم: | آلة الطحن العمودية |
| القوة: | 7.5 كيلو واط | الحجم: | 1200*1000*1700 مللي متر |
| السرعة: | 1400r / دقيقة | محرك تغذية الطاولة: | 1.5 كيلو واط |
| سرعة تغذية الطاولة: | 0-3000 مم / دقيقة | حجم الجدول: | 800*400 مللي متر |
| النوع: | آلة طحن | الجهد: | 380 فولت |
| الوزن: | 1600 كجم | ||
| إبراز: | آلة طحن عمودي للصلب,7آلة طحن عمودية بقوة 5 كيلوواط,طاحونة عمودية للتبريد بالماء,7.5KW Vertical Grinding Machine,Water Cooling Vertical Grinder |
||
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.

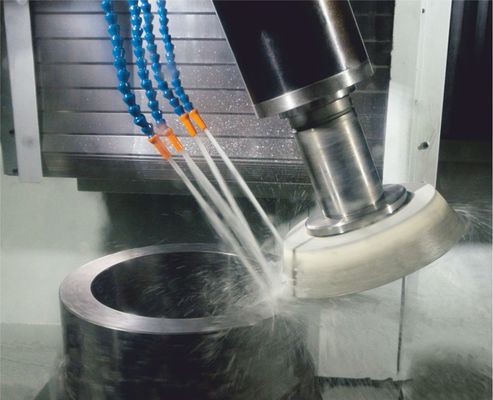

1"بمجرد التشغيل يمكن إكمال طحن الثقب الداخلي، الدائرة الخارجية، مخروط وجه النهاية من الأجزاء
2مناسبة لمعالجة القرص / العمود القصير / الغطاء / الحلقة والأجزاء الأخرى
محور B برج تحديد المواقع مزدوج التروس:
طحن القطر الداخلي / الخارجي مع وضع 0 ° ،22يمكن استخدام وضع 5 درجة لطحن القطر الخارجي والسطح النهائي بكفاءة.
ردود الفعل على مقياس الشبكة:
يتم تجهيز محور X و محور Z بتحكم التغذية الراجعة باستخدام حاكم الشبكة (محور Z هو خيار) لتحقيق معالجة عالية الدقة.
مكتبة عجلات الطحن للسيطرة الجوية:
يتم تجهيز ستة عجلات طحن من مواصفات وأشكال مختلفة وفقا لاحتياجات التصنيع.
الأشكال المعقدة، فإنه ليس من الضروري استبدال عجلة الطحن في كثير من الأحيان،والتي يمكن أن تدرك على الانترنت الملابس التلقائية وتعويض الحجم.
نظام إدارة الحرارة:
في المعالجة المتواصلة للمجموعات ، يمكنك التحكم في درجة حرارة قطعة العمل وجسم آلة الآلة ، لتحقيق معالجة أعلى دقة.
تستخدم على نطاق واسع:
أجزاء الآلات العاملة مثل غطاء الغولف، أجزاء الآلات الهندسية مثل آلة التشطيب، أجزاء المكابح مثل آلة الكوكب (لإنتاج طاقة الرياح) ، أجزاء المحركات البحرية CAM
دقة التصنيع:
| مستديرة | 1.5μm |
| التجانس | 2.5μm |
| خشونة السطح | 0.1 ميكرومتر |
قدرة المعالجة:
| الحد الأقصى للقطر الخارجي للطحن | 860ملم |
| نطاق قطر طحن الدائري | Ø50~700ملم |
| الحد الأقصى لارتفاع الطحن | 600ملم |
| الحد الأقصى لحمل الطاولة | 800 كجم |
