تفاصيل المنتج:
شروط الدفع والشحن:
|
| عجلة جلخ: | عجلة طحن الماس | سرعة تغذية رأس عجلة الطحن: | 0-3 م / دقيقة |
|---|---|---|---|
| قوة محرك رأس عجلة الطحن: | 1.5 كيلو واط | سرعة محرك رأس عجلة الطحن: | 1400 دورة في الدقيقة |
| زاوية دوران رأس عجلة الطحن: | ± 30 درجة | قوة المحرك الدوار لرأس عجلة الطحن: | 0.75 كيلو واط |
| سرعة المحرك الدوار لرأس عجلة الطحن: | 1400 دورة في الدقيقة | رأس عجلة الطحن، عزم دوران المحرك الدوار: | 25 نيوتن متر |
| سرعة دوران رأس عجلة الطحن: | 0.1-1.5 دورة في الدقيقة | طحن عجلة السفر الرأس: | 800 مم |
| طحن قوة محرك عجلة: | 7.5 كيلو واط | سرعة محرك عجلة الطحن: | 1400 دورة في الدقيقة |
| حجم عجلة الطحن: | 400ملم | سرعة طحن عجلة: | 3000 دورة في الدقيقة |
| اسم المنتج: | آلة طحن عمود الحدبات | ||
| إبراز: | 3m/min آلة طحن CNC كامي,آلة صناعة الكاميرا متعددة الوظائف,مكافحة التآكل طحن عمود الكام,CNC Cam Grinding Machine Multifunctional,Anti Corrosion Cam Shaft Grinding |
||

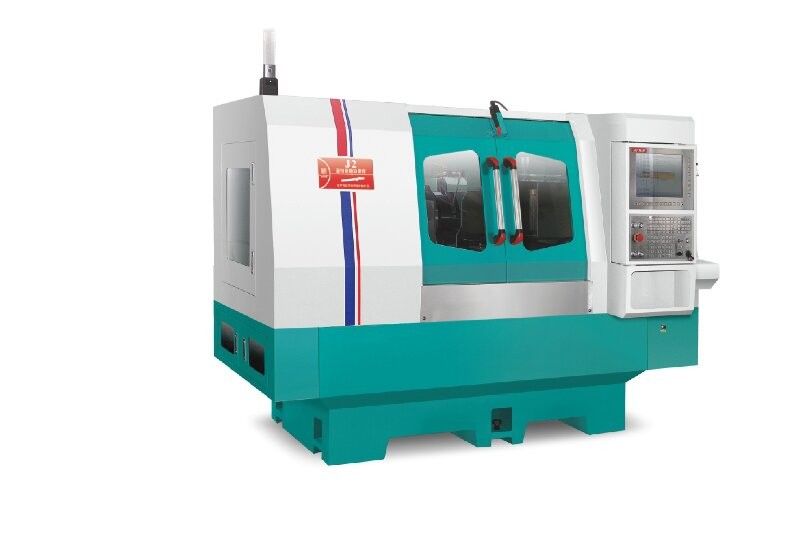

J2 آلة طحن العمود اللاصق
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.

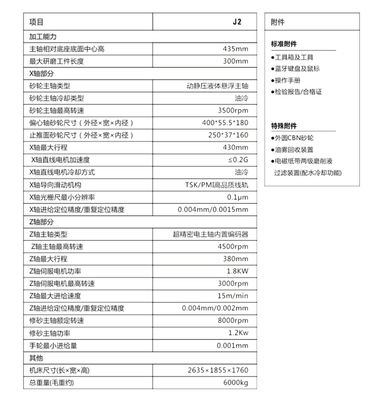

| البند | J2 |
|
قدرة المعالجة |
|
|
ارتفاع المركز |
435ملم |
|
الحد الأقصى لطول قطعة العمل للطحن |
300ملم |
|
مكون محور X |
|
|
نوع محور عجلة الطحن |
المذنب الديناميكي والستاتي |
|
نوع تبريد محور عجلة الطحن |
تبريد الزيت |
|
الحد الأقصى لسرعة عمود عجلة الطحن |
3500 دورة في الدقيقة |
|
حجم عجلة طحن العمود المتحرك (قطر خارجية * عرض * قطر داخلي) |
400*55.5*180 |
|
حجم عجلة طحن سطح الدفع (القطر الخارجي * العرض * القطر الداخلي) |
250*37*160 |
|
الحد الأقصى للسير على محور X |
430ملم |
|
تسارع المحرك الخطي على محور X |
≤0.2G |
|
وضع تبريد محرك خطي على محور X |
تبريد الزيت |
|
آلية الزحف الموجهة في محور X |
TSK/PMI سكة حديد عالية الجودة |
|
الحد الأدنى للدليل على الشبكة على محور X |
0.1 |
|
دقة تحديد موقع الغذاء على محور X |
0.004ملم |
