تفاصيل المنتج:
شروط الدفع والشحن:
|
| قطر عجلة الطحن: | 200ملم | طحن قوة محرك عجلة: | 2.2 كيلو واط |
|---|---|---|---|
| سرعة طحن عجلة: | 3000 دورة في الدقيقة | وضع التحكم في محرك محور دوران عجلة الطحن: | الخامس / واو |
| طريقة تبريد محرك المغزل لعجلة الطحن: | تبريد الهواء | طحن عجلة المغزل المحرك الحالي: | 4 ا |
| طحن عجلة المغزل تردد المحرك: | 50 هرتز | طحن عجلة المغزل قوة المحرك: | 2.2 كيلو واط |
| طحن عجلة المغزل مصدر طاقة المحرك: | المرحلة 3 | مستوى حماية محرك محور دوران عجلة الطحن: | IP54 |
| سرعة محرك محور دوران عجلة الطحن: | 3000 دورة في الدقيقة | طحن عجلة المغزل عزم دوران المحرك: | 20 نيوتن متر |
| طحن عجلة المغزل المحرك الجهد: | 380 فولت | سرعة محور عجلة الطحن: | 3000 دورة في الدقيقة |
| الاسم: | آلة طحن عمود الحدبات | ||
| إبراز: | آلة طحن شاشة الكامش المبردة بالهواء,آلة طحن العمود اللاصق 3 مرحلة,طاحونة عجلة الكم المختلفة الوظائف,Camshaft Grinding Machine 3 Phase,Multi Function Camshaft Grinder |
||

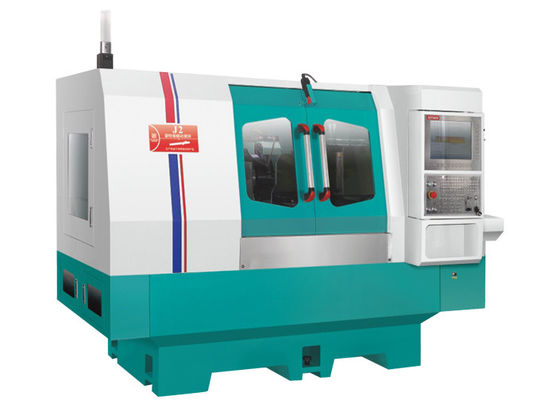

J2 آلة طحن العمود اللاصق
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة YASDA ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان عمر خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسانية الآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل محمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من سبيكة معدنية صلبة في جسم الحديد الزهري لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
تفاصيل المنتج:
| تفاصيل المنتج: | |
|
دقة تحديد المواقع المتكررة لإطار الرأس (محور C) |
0.002 درجة |
|
دقة محور X/Z |
0.0001ملم |
|
الحد الأقصى للقطر الدوري للطاولة |
350-435ملم |
|
أقصى قطر للطحن |
300ملم |
|
الحمولة القصوى |
90 كجم |
(1) محور مركز العمل المتحرك مع رمز رينيشاو المدمج.
(2) قدرة حمولة الشوك 150Nm
(3) حزمة الكرة اللاصقة الزاوية الدقيقة
(4) مستديرة≤1μm
(5) زاوية دوران كبيرة
(6) سائل التبريد في الوسط
(7) مدفوع بمحرك متزامن بمغناطيس دائم
(8) وظيفة إيقاف الموقع
رأس العمل عالية الصلابة مع مركز العمل قابل للتحرك ، مدعومة بصلابة عالية ودقة عالية محامل كرة اتصال زاوية ومحامل عجلات مخروط ،والتي تجعل من الغزل الأكثر استقراراً وتصلباً شديداً.
يتم استخدام شاك مخروط MT-4 في الغزل ، مع فتحة مركزية φ24 مم ، حيث يمكن أن يمر جهاز التوتر للجهاز ، وكذلك سائل التبريد.
يتم تشغيل رأس العمل بواسطة محرك سيرفو تناوب Sodick الرقمي ، مع سرعات متغيرة. يمكن طحن الأجزاء غير العادية ، وذلك بسبب تحديد موقع الغزل السريع والدقيق ، والمحور X التفاعلي والحور C.
