تفاصيل المنتج:
شروط الدفع والشحن:
|
| قوة محرك مضخة التبريد: | 0.2-0.5 كيلو واط | حفرة عجلة الطحن: | 50-100 ملم |
|---|---|---|---|
| قطر عجلة الطحن: | 200-400 ملم | طحن قوة محرك عجلة: | 2-5 كيلو واط |
| سرعة طحن عجلة: | 1000-2000 دورة في الدقيقة | عرض عجلة الطحن: | 20-50 ملم |
| Max. الأعلى. Grinding Length طول الطحن: | 200-300 ملم | Max. الأعلى. workpiece weight وزن الشغل: | 50-100 كجم |
| الابعاد الكلية: | 1000*1000*1500 ملم | قوة محرك الطاولة: | 0.2-0.5 كيلو واط |
| سرعة الجدول: | 0.1-0.5 م/دقيقة | زاوية دوارة الطاولة: | 0-30 درجة |
| سرعة دوران الطاولة: | 0-10 درجة/دقيقة | النوع: | آلة طحن عمود الحدبات |
| الوزن: | 1000-2000 كجم | ||
| إبراز: | آلة طحن محورين للدبابيس,آلة طحن عجلة العجلات متعددة الأغراض,طاحونة كامي المقاومة للارتداء,Camshaft Grinding Machine Multipurpose,Wear Resistant Cam Grinder |
||

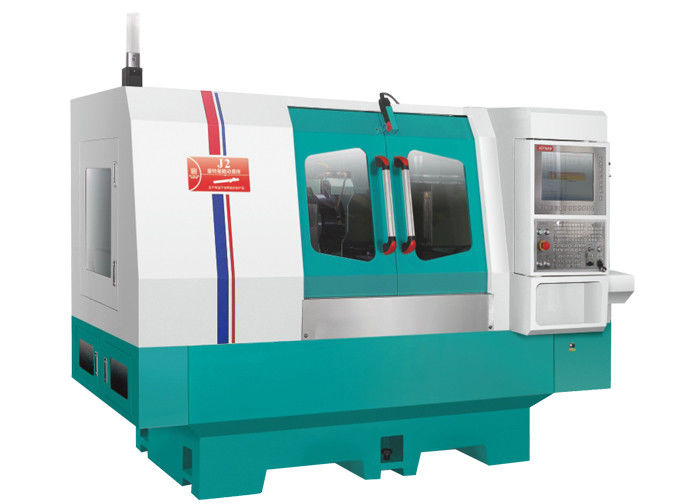

J2 آلة طحن العمود اللاصق
الخصوصية:
1يتم اعتماد ربط التداخل CNC ذو محورين للتحكم في ردود الفعل المغلقة بالكامل لتغذية عجلة الطحن (محور X) وتدوير قطعة العمل (محور C) ،لتحقيق طحن دقيق وفعال لقطع العمل في العمود المتحرك.
2محرك محرك محرك محرك محرك محرك محرك محرك محرك محرك محرك محرك
3سرعة الخط 70 متر في الثانية
(1) محور مركز العمل المتحرك مع رمز رينيشاو المدمج.
(2) قدرة حمولة الشوك 150Nm
(3) محامل الكرة الملامسة الزاوية الدقيقة
(4) مستديرة≤1μm
(5) زاوية دوران كبيرة
(6) سائل التبريد في الوسط
(7) مدفوع بمحرك متزامن بمغناطيس دائم
(8) وظيفة إيقاف الموقع
رأس العمل عالية الصلابة مع مركز العمل قابل للتحرك ، مدعومة بصلابة عالية ودقة عالية محامل كرة اتصال زاوية ومحامل قوسية ،والتي تجعل من الغزل الأكثر استقراراً وتصلباً شديداً.
يتم استخدام شاك مخروط MT-4 في الغزل ، مع فتحة مركزية φ24 مم ، حيث يمكن أن يمر جهاز التوتر للجهاز ، وكذلك سائل التبريد.
يتم تشغيل رأس العمل بواسطة محرك سيرفو تغير التيار الكهربائي الرقمي Sodick ، مع سرعات متغيرة. يمكن طحن الأجزاء غير العادية ، وذلك بسبب تحديد موقع الغزل السريع والدقيق ، والمحور X التفاعلي والحور C.
وصف الجهاز:

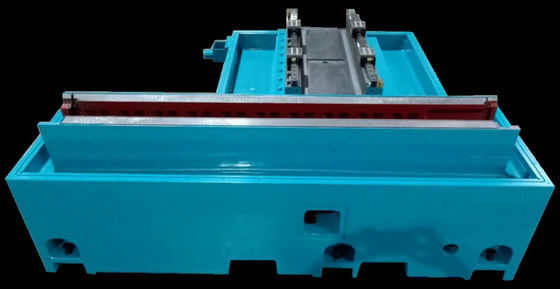

1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
المواصفات التقنية:
| المشروع | الوحدة | النموذج: FX32P-60CNC | |
|
|
الحد الأقصى للقطر الدوري للطاولة | ملم | 320 |
|
المسافة القصوى بين |
ملم | 600 | |
| أقصى قطر للطحن | ملم | 320 | |
| الحد الأقصى للحمل بين القلبين الجبينيين | كجم ((ب) | 60 ((العمالة العليا) / 20 (العامل فقط) | |
| حجم عجلة الطحن (قطر × عرض × فتحة) | ملم | 455 × 38 ((32-50) × 127 | |
| سرعة عجلة الطحن | rpm | 1650 | |
| الحد الأقصى للسرعة الخطيّة للعجلة الطحن | م/س | 40 ((عجلة طحن عالية السرعة حتى 65) | |
| طلاء عجلات الطحن | ملم | النوع الآلي | |
|
|
زاوية التغذية | درجة | 90 |
| ضربة تغذية | ملم | 250 | |
| محور X سرعة الحركة السريعة | م/دقيقة | 6 | |
| الحد الأدنى لتغذية المحور X | ملم | 0.001 | |
|
إطار الرأس |
سرعة الفولاذ | rpm | 50 إلى 500 |
| شكل الغزل | متزامن أو مركزي | ||
| مواصفات الإبهام | MT-4 | ||
|
مقعد الخلف |
المسافة التلسكوبية التلقائية | ملم | 40 |
| مواصفات الإبهام | MT-4 | ||
|
طاولة العمل |
المحور Z سرعة الحركة السريعة | م/دقيقة | 8 |
| الحد الأدنى لتغذية المحور z | ملم | 0.001 | |
| الحد الأقصى للسفر | ملم | 550 | |
| زاوية الدوران | درجة | + 6/-9 | |
|
|
محرك طواحين عجلة الطحن | KW | 3.75/55 |
| محرك تغذية محور X (سيرفو) | KW | 2.2 | |
| محرك التغذية على المحور Z (سيرفو) | KW | 2.2 | |
| محرك فولاذ الإطار الرئيسي | KW | 0.75 | |
| محرك مضخة التبريد | KW | 0.75 | |
| محرك زيت التشحيم | KW | 0.25*2 | |
| محرك مضخة النفط | KW | 0.75 | |
|
|
صافي وزن الجهاز | كيلوغرام | 3300 |
| إجمالي وزن الجهاز | كيلوغرام | 3500 | |
| حجم العبوة (الطول * العرض * الارتفاع) | ملم | 2800*2000*2000 | |
