Hotman مستقر E250 طاحونة أسطوانية متعددة الأغراض 6000r/min

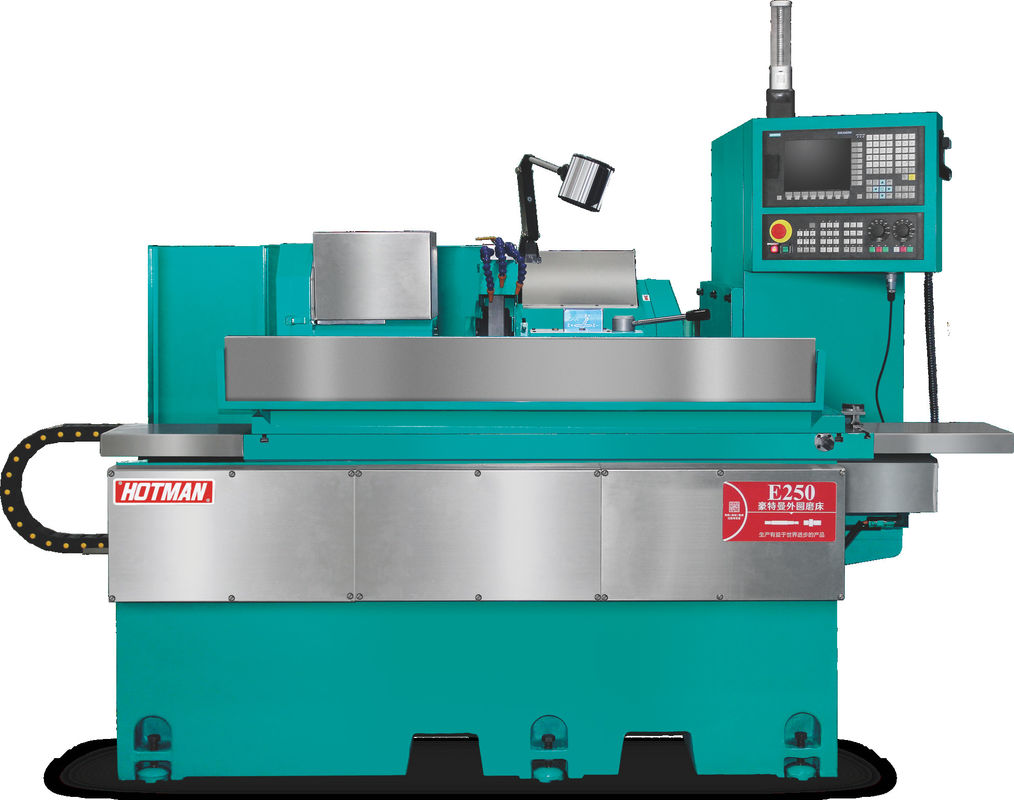

آلة CNC أسطوانية عالية الدقة E250


وصف الجهاز:

1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.


2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.

3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.

4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.

5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.


6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.

7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.

1. لمحة عامة عن المنتج:

   البند	المنتج	النموذج	كمية	تكوين الأسعار
   	آلة طحن أسطوانية CNC عالية الدقة (محور X، محور Z)	E250		انظر قائمة الأسعار مع المرفق القياسي

2. تقدم

   1)     2)   3)   4)     5)

   استخدام نظام سي إن سي 828 دي من شركة سيمنز الألمانية، طحن واجهة صداقة خاصة بين الإنسان والآلة، لا توجد برامج، يتم إنشاء برنامج معالجة تلقائيًا. مجهزة بعجلة طحن عالية الدقة ، ومسمار كرة مستوى الطحن الدقيق. محور مزدوج سيرفو محرك تغذية تلقائية، وتكييف عجلة طحن تلقائية، يمكن أن تلبي جميع أنواع الفرق القطاع، القوس الدائري، وتكييف تشكيل السطح، والنظام تعويض تلقائي. جميع السطح المنزلق ، وسطح الاتصال وسطح الدليل مصنوع من عملية شفرة نقطة الطحن اليدوية لضمان الاستقرار على المدى الطويل ودقة عالية للآلة. يتم اختيار القطع المصبوبة من الجهاز بشكل صارم من حديد الصب المتقدم FC25 ، معالجة الشيخوخة ، لضمان أن أساس أدوات الآلة لا تتشوه.

3. المعلم التقني:

   	الرقم	المشروع	الوحدة		الطراز:	E250
   قدرة المعالجة         رأس عجلة الطحن	1	الحد الأقصى للقطر الدوري للطاولة	ملم		250
   	2	المسافة القصوى بين إصبعين	mm ((في)		500
   	3	أقصى قطر للطحن	mm ((في)		250
   	4	الحد الأقصى للحمل بين القلبين الجبينيين	كجم ((ب)		60 ((顶心工作) / 20 (只有工作头)
   	5	حجم عجلة الطحن (قطر × عرض × فتحة)	mm ((في)		405 × 32 ~ 50 × 127
   	6	سرعة عجلة الطحن	rpm		1570
   	7	الحد الأقصى للسرعة الخطيّة للعجلة الطحن	م/س		35
   	8	طلاء عجلات الطحن	mm ((في)		نوع آلي
   	9	الحد الأدنى لتغذية المحور X	mm ((في)		0.001
   	10	زاوية التغذية	درجة		90
   	11	ضربة تغذية	ملم		250
   	12	محور X سرعة الحركة السريعة	ملم/دقيقة		0-10000
   إطار الرأس	13	سرعة الفولاذ	rpm		50 إلى 500
   	14	شكل الغزل			متزامن أو مركزي
   	15	مواصفات الإبهام			MT-4
   الإطار الخلفي	16	المسافة التلسكوبية التلقائية (النوع الهيدروليكي)	ملم		40
   	17	مواصفات الإبهام			MT-4
   	18	وضع العمل			الدليل
   طاولة العمل	19	المحور Z سرعة الحركة السريعة	م/دقيقة		0-20000
   	20	الحد الأدنى لتغذية المحور z	ملم		0.001
   	21	الحد الأقصى للسفر	ملم		550
   	22	زاوية الدوران	درجة		+6/-9
   المحرك	23	محرك طواحين عجلة الطحن	KW		3.75/55
   	24	محرك تغذية محور X (سيرفو)	KW		2.2
   	25	محرك التغذية على المحور Z (سيرفو)	KW		2.2
   	26	محرك فولاذ الإطار الرئيسي	KW		0.75
   	27	محرك مضخة التبريد	KW		0.75
   	28	محرك زيت التشحيم	KW		1/4*2
   	29	محرك مضخة زيت القاع (خاصة)	KW		0.75
   غيرها	30	زيت التشحيم للدليل/المسمار الرئيسي للمحور X/Z			MOBIL#1409 أو ISO VG68
   	31	صافي وزن الجهاز	كيلوغرام		حوالي 3200
   	32	إجمالي وزن الجهاز	كيلوغرام		حوالي 3400
   	33	حجم العبوة (الطول * العرض * الارتفاع)	ملم		2800*2000*2000
