تفاصيل المنتج:
شروط الدفع والشحن:
|
| عجلة جلخ: | الماس | قطر عجلة الطحن: | 200 ملم |
|---|---|---|---|
| طحن عجلة تحمل المحرك: | NSK | طريقة تبريد محرك عجلة الطحن: | تبريد الهواء |
| طحن عجلة المحرك الحالي: | 3.5 أ | تردد محرك عجلة الطحن: | 50 هرتز |
| درجة عزل محرك عجلة الطحن: | F | مستوى ضجيج محرك عجلة الطحن: | ≥75 ديسيبل (أ) |
| طحن قوة محرك عجلة: | 2.2 كيلو واط | مستوى حماية محرك عجلة الطحن: | IP54 |
| سرعة محرك عجلة الطحن: | 1400 دورة في الدقيقة | طحن عجلة محرك الجهد: | 380 فولت |
| طحن عجلة محرك درجة حرارة العمل: | -20 درجة مئوية ~ + 40 درجة مئوية | سرعة طحن عجلة: | 3000 دورة في الدقيقة |
| النوع: | آلة طحن عمود الحدبات | ||
| إبراز: | 380 فولت آلة طحن عجلة الكم,آلة طحن 50 هرتز,آلة طحن كامي المقاومة للتآكل,50Hz Camshaft Grinding Machine,Corrosion Resistance Cam Grinding Machine |
||

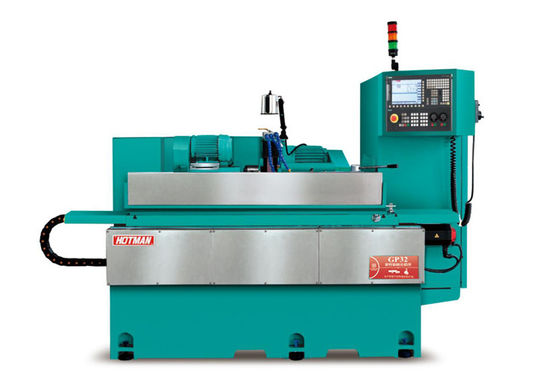

آلة طحن العمود الوعائي GP32
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
| مشروع | المعلم |
| نطاق العمل | |
| ارتفاع المركز | 210 ملم |
| الحد الأقصى لقطر الدوران | Φ400mm |
| أقصى قطر للطحن | Φ400mm |
| طول الطحن بين اثنين من القمم | 600ملم |
| دورة الطاولة (النوع 600) | +6°/-9° |
| الحد الأقصى للدعامة بين قممين | 60 كجم |
| حامل عجلة الطحن | |
| نطاق زاوية قابل للدوران (يدوياً) | ± 15 درجة |
| نوع محور عجلة الطحن |
العمود الرئيسي للطاحونة الديناميكية والستاتية (القياسية مع تبريد الزيت) |
| نطاق سرعة محور عجلة الطحن | 1650/1850/2100دورة في الدقيقة |
|
حجم عجلة الطحن القياسية (φ × W × B) |
Φ450×20-50×127ملم |
|
حجم عجلة الطحن الخاصة (φ × W × B) |
Φ510×15-50×203mm |
|
قوة المحرك في محرك محور عجلة الطحن |
3.75 كيلوواط/5.5 كيلوواط |
|
الحد الأقصى للسرعة الخطيّة للعجلة الطحن |
45m/s |
|
وضع تبريد محور عجلة الطحن |
بارد الزيت |
| هيكل رأس القطعة | |
|
تنظيم السرعة بدون خطوات في نطاق السرعة |
0-600دورة في الدقيقة |
| حفرة الحفرة | MT-4 |
| نموذج غلاف محول الأدوات | MT-4 |
|
نطاق زاوية الدوران لإطار رأس قطعة العمل |
+15°/-15° |
|
الحد الأقصى لحمل العقدة (مع الأدوات) |
150Nm |
|
قوة المحرك المزامنة المغناطيس الدائم (S1-100٪/KW) |
3 كيلوواط |
|
عزم الدوران المسمّى المستمر للخروج (S1-100٪/A) |
47.8Nm |
| العلامة التجارية للتشفير | |
| وضع التبريد بالدوامة | الماء بارد |
|
دقة تحديد المواقع المتكررة لدوران إطار الرأس |
±2 ثواني قوس |
| مخرج فتحة الشفاف في نهاية العمود | ≤0.001 |
| مخرج وجه نهاية الغزل | ≤0.002 |
| صلابة المحور (N/um) | ≥ 500 |
| الصلابة الشعاعية (N/um) | ≥400 |
| وضع حركة إطار الرأس | معيار طوفان الهواء اليدوي |
| مقعد الخلف | |
| قطر الغطاء | Φ50mm |
| ضربة الأكمام | 40ملم |
| مورس كونير | MT-4 |
| وضع حركة الذيل | معيار طوفان الهواء اليدوي |
| تغذية حامل العجلات - محور X (محرك خطي) | تغذية حامل العجلات - محور X (محرك خطي) |
| الحد الأقصى للمسار في محور X | 300ملم |
| الحد الأقصى للدفع من المحرك الخطي محور X | 1660-3060N |
| تسارع المحرك الخطي على محور X | ≤0.2G |
| سرعة التغذية القصوى على محور X | 15m/min |
|
الحد الأدنى لتغذية HPG (العجلة اليدوية الإلكترونية) |
0.0001ملم |
| الحد الأدنى للطعام القابل للبرمجة | 0.0001ملم |
|
الحد الأدنى للدقة من حاكم الشبكة الإضافية في هايدهام |
0.0001ملم |
| دقة تحديد موقع الغذاء على محور X | ≤0.0016ملم |
|
دقة تحديد المواقع المتكررة في محور X |
≤0.0014ملم |
