آلة طحن متدرجة من النوع السويسري CNC

آلة طحن متدرجة من النوع السويسري CNC

صورة كبيرة :  آلة طحن متدرجة من النوع السويسري CNC

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: HOTMAN
إصدار الشهادات: CE
رقم الموديل: ح30
شروط الدفع والشحن:
الحد الأدنى لكمية: 1
الأسعار: RMB1/SET
تفاصيل التغليف: صندوق خشبي
وقت التسليم: 60 يوما
شروط الدفع: T/T
القدرة على العرض: 30
مفصلة وصف المنتج
ماركة: هوتمان نوع الآلة: آلة طحن خطوة باستخدام الحاسب الآلي
مواد المعالجة: كربيد، HSS الصلب إزالة الآلة: 2000*2600*2000 مللي متر
إصدار الشهادات: CE وزن: 5000 كجم
إبراز:

آلة طحن من النوع السويسري

,

خطوة إلى أسفل طحن الجهاز CE

,

أجهزة طحن CNC CE

آلة تجليخ سويسرية دقيقة من النوع الخطوي مع تحكم CNC، مصممة لتجليخ فعال للأجزاء النحيلة. تجمع بين مغازل التجليخ الخشن والناعم، ونظام تحكم CNC رباعي المحاور، وآلة تحميل/تفريغ أوتوماتيكية ثلاثية المحاور للإنتاج المستمر عالي الدقة.

المواصفات الفنية
رقم. البند الوحدة الموديل: H30
1 نطاق قطر تثبيت قطعة العمل مم 0.5 – 20
2 نطاق قطر تجليخ قطعة العمل مم 0.05 – 20
3 طول تثبيت / تجليخ قطعة العمل، الحد الأقصى مم 300 / 200
4 تنسيق التحكم (CNC-4 محور) — X / Y / Z / Z′
5 آلة تحميل وتفريغ أوتوماتيكية (CNC-3 محور) — U / V / W
التجليخ الخشن
6 أحجام العجلة (القطر الخارجي × العرض × قطر الفتحة) مم 250 × 20 × 31.75
7 سرعة دوران العجلة (مغزل كهربائي) دورة في الدقيقة 0 – 9000
8 السرعة الخطية للعجلة، الحد الأقصى م/ث 90
9 قوة المغزل كيلوواط 18
التجليخ الناعم
10 أحجام العجلة (القطر الخارجي × العرض × قطر الفتحة) مم 150 × 20 × 31.75
11 سرعة دوران المغزل (كهربائي) دورة في الدقيقة 0 – 12000
12 السرعة الخطية للعجلة، الحد الأقصى م/ث 90
13 قوة المغزل كيلوواط 3.5
حركة المحور والدقة
14 دقة تغذية المحور X / Y / Z / Z′، الحد الأدنى مم 0.001
15 حركة المحور X (عجلة التجليخ الخشن) مم 73
16 دقة تحديد موضع المحور X مم 0.002
17 دقة إعادة تحديد موضع المحور X مم 0.0015
18 حركة المحور Y (عجلة التجليخ الناعم) مم 40
19 دقة تحديد موضع المحور Y مم 0.0015
20 دقة إعادة تحديد موضع المحور Y مم 0.0012
21 حركة المحور Z (رأس التثبيت) مم 374
22 دقة تحديد موضع المحور Z مم 0.0025
23 دقة إعادة تحديد موضع المحور Z مم 0.0018
24 حركة المحور Z′ (المحور الرابع) مم 52
25 دقة تحديد موضع المحور Z′ مم 0.0017
26 دقة إعادة تحديد موضع المحور Z′ مم 0.0015
المحركات والمغزل
27 قوة محرك سيرفو المحور X / Y / Z / Z′ كيلوواط 2.0
28 قوة مغزل رأس التثبيت كيلوواط 1.8
29 سرعة مغزل رأس التثبيت دورة في الدقيقة 0 – 3000
30 محرك مضخة الهيدروليك (اختيار العميل) كيلوواط 0.25
31 طريقة دوران مغزل رأس التثبيت — نوع ثابت
32 طريقة تحديد موضع طول الأجزاء — تحديد الموضع الأمامي بالليزر
33 قوة محرك سيرفو المحور U / V / W للآلة كيلوواط 1.0
أبعاد ووزن الماكينة
34 الوزن الإجمالي للماكينة (تقريبي) كجم 5000
35 الأبعاد الخارجية للماكينة (الطول × العرض × الارتفاع) مم 2000 × 2600 × 2000

جودة البناء والتصنيع
  • قاعدة الماكينة والأجزاء الهيكلية الرئيسية مصنوعة من حديد الزهر المعالج بالحقن (Meehanite) FC-30.
  • بعد معالجة الحرارة الطبيعية، تخضع قاعدة الأجزاء المصنوعة من حديد الزهر لمعالجة تقادم طبيعية لضمان استقرار الأبعاد على المدى الطويل.
  • يتم تشغيل قاعدة الأجزاء المصنوعة من حديد الزهر والأجزاء الرئيسية على آلات عالمية المستوى — بما في ذلك YASDA و MITSUI SEIKI و TOSHIBA و ELB — في إعداد تثبيت واحد، مما يضمن دقة تجليخ على مستوى الميكرون.
كفاءة التجليخ الخطوي من النوع السويسري

أول آلة تجليخ تغذية الأجزاء (من النوع السويسري) في السوق المحلي، تقدم كفاءة عالية بشكل استثنائي لتجليخ الأجزاء النحيلة المتدرجة.

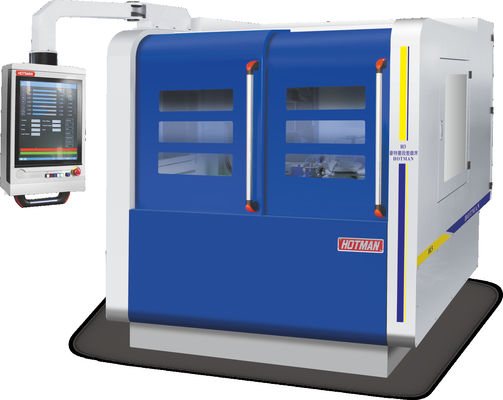

Swiss-type step-down grinding machine H30 grinding a slender workpiece with high precision
برنامج تجليخ CNC تفاعلي

تم تطوير برنامج تجليخ CNC بشكل مشترك بين شركة البرمجيات و Hotman. إنه تفاعلي بالكامل: يمكن نقل الأيقونات والأزرار وترتيبها بحرية، ويمكن إنشاء واجهات تجليخ معقدة تحت تعليمات يدوية — دون أي برمجة.

Interactive CNC grinding software interface with movable icons and buttons on a 19-inch monitor
  1. واجهة متقدمة
  2. عملية مخصصة بالكامل
  3. توفير الوقت
  4. شاشة كريستال سائل 19 بوصة

يمكن للمشغل إنشاء واجهة تجليخ بسرعة عن طريق تحديد الرسوم البيانية المعرفة وإدخال المعلمات بناءً على شكل الجزء.

Operator creating a grinding interface by selecting diagrams and entering part parameters
التزييت والتبريد والاستقرار الحراري
  • يتم تزييت الأدلة الخطية الدقيقة والبراغي الكروية باستمرار بواسطة وحدات تزييت مركزية، مما يضمن عمر خدمة أطول ودقة مستمرة.
  • يتم فصل نظام التبريد ونظام التزييت عن قاعدة الماكينة، مما يلغي الاهتزازات على القاعدة ويحسن تبديد الحرارة.
  • يحافظ نظام التبريد السائل الداخلي على المغزل الكهربائي عالي الدقة عند درجة حرارة ثابتة.
  • يمكن إضافة جهاز تعديل السرعة، مما يسمح للسرعة الخطية القصوى للعجلة بالوصول إلى 90 م/ث.
High-precision electrical spindle with internal liquid cooling system on the H30 grinder
تثبيت الأجزاء وتجهيزات الدقة

مزودة بظرف Schaublin عالي الدقة وجهاز تثبيت دقيق لتثبيت قطعة العمل بشكل آمن وقابل للتكرار.

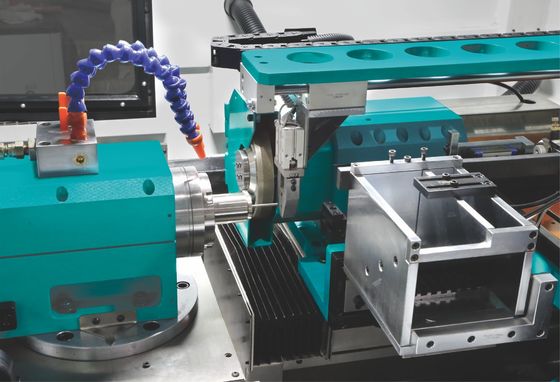

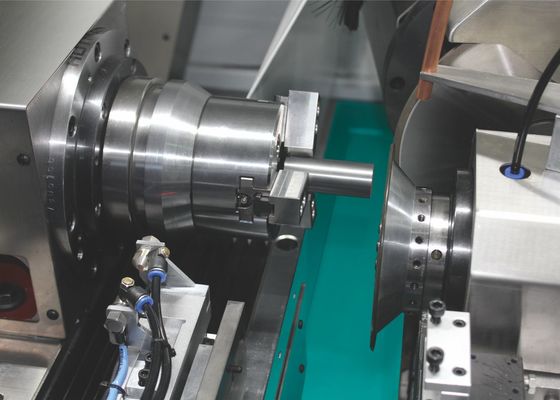

Precision Schaublin chuck and holding jig mounted on the grinding machine workhead
مناولة الأجزاء الروبوتية

يتم تشغيل الروبوت الذي يحمل الجزء بواسطة ثلاثة محركات سيرفو ANCA، ويعمل على أدلة خطية دقيقة ويتم التحكم فيه من خلال نظام تحكم ANCA.

Robotic part handling system driven by three ANCA servo motors on precision linear guides
قياس الليزر ودقة التجليخ المتدرج

يضمن جهاز قياس الليزر Marposs (إيطاليا) أو Keyence (اليابان) التجليخ الدقيق المتدرج على طول قطعة العمل بالكامل.

Real-time laser measuring instrument for precise step grinding length control
جهاز قياس في الوقت الفعلي
الأتمتة (اختياري)
Optional automation robot with three ANCA servo motors and part holder for the H30 grinder
روبوت (اختياري)
  • روبوت بثلاثة محركات سيرفو ANCA
  • حامل أجزاء بسعة 340-510 قطعة
  • جهاز تحميل وتفريغ بزاوية ميل 0-90 درجة
