تفاصيل المنتج:
شروط الدفع والشحن:
|
| دقة الطحن: | 0.002 مم | قطر عجلة الطحن: | 200 ملم |
|---|---|---|---|
| قطر ثقب عجلة الطحن: | 50ملم | طحن قوة محرك عجلة: | 2.2 كيلو واط |
| سرعة طحن عجلة: | 3000 دورة في الدقيقة | عرض عجلة الطحن: | 20-50 ملم |
| Max. الأعلى. Weight of Workpiece وزن قطعة العمل: | 200 كجم | الاسم: | آلة المطحنة الأسطوانية |
| البعد الشامل: | 1800 مم * 1400 مم * 1700 مم | قوة محرك الطاولة: | 1.5 كيلو واط |
| حجم الجدول: | 400 مم * 1000 مم | سرعة الجدول: | 0.1-5m/min |
| النوع: | آلة طحن | قطر الشغل: | 20-200 ملم |
| طول الشغل: | 200-1000 ملم | ||
| إبراز: | آلة طحن عالمية هيدروليكية CNC,آلة طحن عالمية CNC 2.2KW,آلة طحن هيدروليكية أسطوانية متعددة المواقع,CNC Universal Grinding Machine 2.2KW,Multiscene Hydraulic Cylindrical Grinding Machine |
||

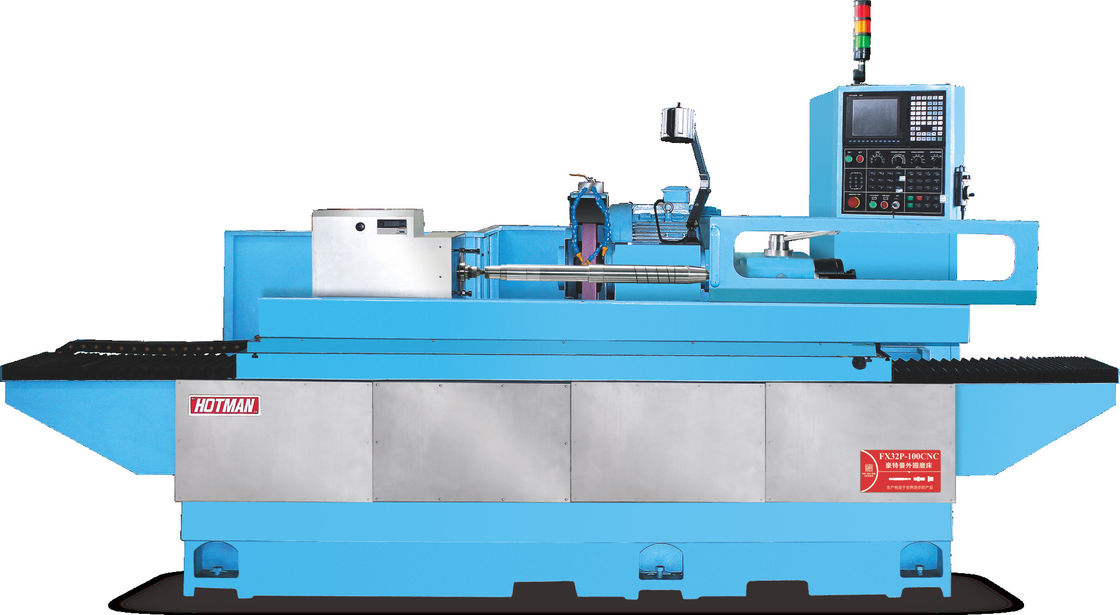

آلة CNC أسطوانية عالية الدقة FX32P-100CNC ((نصف الغطاء)
المواصفات التقنية:
| المشروع | الوحدة | النموذج: FX32P-100CNC | |
|
قدرة المعالجة
|
الحد الأقصى للقطر الدوري للطاولة |
-أجل | 350 |
|
المسافة القصوى بين إصبعين |
-أجل | 1000 | |
|
أقصى قطر للطحن |
-أجل | 320 | |
|
الحد الأقصى للحمل بين القلبين |
كيلوغرام | 150 ((顶心工作) /40 ((只有工作头) | |
|
حجم عجلة الطحن (قطر × عرض × فتحة) |
-أجل | 510×50×127/610×100×127 | |
|
سرعة عجلة الطحن |
Rpm | 1570/1742 | |
|
الحد الأقصى للسرعة الخطية عجلة طحن |
م/س | 45 | |
|
رأس عجلة الطحن |
طلاء عجلات الطحن |
-أجل | النوع الآلي |
|
الحد الأدنى لتغذية المحور X |
-أجل | 0.001 | |
| زاوية التغذية | درجة | 90 | |
| ضربة تغذية | -أجل | 320 | |
|
محور X سرعة الحركة السريعة |
م/دقيقة | 6 | |
|
إطار الرأس |
سرعة الفولاذ | Rpm | 10-500 |
| شكل الغزل | |||
| مواصفات الإبهام | MT-5 | ||
|
مقعد الخلف |
المسافة التلسكوبية التلقائية | -أجل | 40 |
| مواصفات الإبهام | MT-4 | ||
| وضع العمل | اليدوي / الهيدروليكي | ||
|
طاولة العمل |
المحور Z سرعة الحركة السريعة |
م/دقيقة | 8 |
| الحد الأدنى لتغذية المحور z | -أجل | 0.001 | |
| الحد الأقصى للسفر | -أجل | 1000 | |
| زاوية الدوران | درجة | +7/-7 | |
|
المحرك |
محرك طواحين عجلة الطحن | KW | 7.5/11 |
| محرك تغذية محور X (سيرفو) | KW | 3.0 | |
| محرك التغذية على المحور Z (سيرفو) | KW | 3.0 | |
| محرك العجلة في الإطار الرئيسي | KW | 1.5 | |
| محرك مضخة التبريد | KW | 0.75 | |
| محرك زيت التشحيم | KW | (0.25) *2 | |
| محرك مضخة النفط | KW | 0.75 | |
|
غيرها |
زيت التشحيم للدليل/المسمار الرئيسي للمحور X/Z |
#1409 أو ISO VG68 | |
| صافي وزن الجهاز | كيلوغرام | 7500 | |
| إجمالي وزن الجهاز | كيلوغرام | 8500 | |
|
حجم العبوة (الطول * العرض * الارتفاع) |
-أجل | 4800*3800*3000 |
