تفاصيل المنتج:
شروط الدفع والشحن:
|
| قطر عجلة الطحن: | 200-400 مم | صلابة عجلة الطحن: | HRA90-HRA95 |
|---|---|---|---|
| طحن عجلة المواد: | سي بي ان/الماس | سرعة طحن عجلة: | 50-100 م / ث |
| دقة المغزل عجلة الطحن: | 0.001 مم | طحن عجلة المغزل تحمل: | NSK / SKF |
| التبريد من عجلة الطحن: | هواء / زيت | طحن عجلة المغزل الحياة: | 10000-20000 ساعة |
| تزيين محور عجلة الطحن: | يدوي / أوتوماتيكي | طحن عجلة المغزل الضوضاء: | ≥75 ديسيبل |
| قوة عجلة الطحن: | 7.5-15 كيلو واط | سرعة محور عجلة الطحن: | 1000-3000 دورة في الدقيقة |
| طحن عجلة المغزل تفتق: | BT50/BT40 | طحن عجلة المغزل الاهتزاز: | .52.5 ميكرومتر |
| عرض عجلة الطحن: | 50-100 مم | ||
| إبراز: | NSK طاحونة صغيرة بدون مركز,طاحونة SKF الصغيرة بدون مركز,آلة طحن أداة CNC تلقائية,SKF Small Centerless Grinder,Automatic CNC Tool Grinding Machine |
||

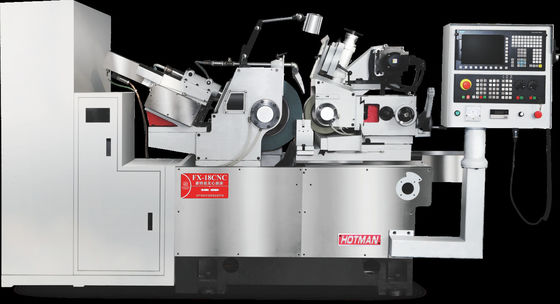

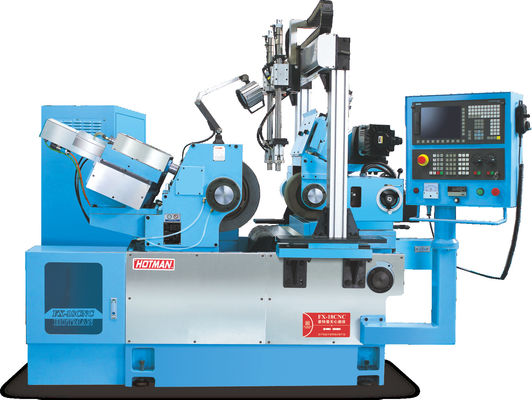

آلة CNC أسطوانية عالية الدقة FX-18
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
المواصفات التقنية:
| المشروع | الوحدة | النموذج: FX-18CNC-1 |
|
نطاق المعالجة للنماذج القياسية (قطر) |
ملم | Φ 1-60 |
|
حجم عجلة الطحن (OD * W * OD) |
ملم | Φ455*205*Φ228.6 |
|
قياس حجم العجلة (OD * W * OD) |
ملم | Φ255*205*Φ111.2 |
| سرعة عجلة الطحن | RM | 1500 |
| ضبط سرعة العجلة | RPM | 0-250 |
|
عجلة الطحن تدفع المحرك |
KW | 11.5 |
|
محرك خدمة تعديل العجلات |
KW |
|
المضخة الهيدروليكية تدفع المحرك |
KW | 0.75 |
|
مضخة التبريد تدفع المحرك |
KW | 0.25 |
|
تعديل عجلة تغذية العجلة اليدوية |
ملم | 3.5/ RPM 0.05/ مقياس |
|
عجلة ضبط الدقة العجلة اليدوية |
ملم | 0.1/ إلى 0.001/ مقياس |
|
عجلة يدويّة لتغذية طاولة العمل |
ملم | 9.0/ RPM 0.10/ مقياس |
|
عجلة يدوية لجهاز التحكم المصغّر |
ملم | 0.2/ تحول 0.001/ مقياس |
| قم بتقليص عجلة يدويّة التغذية | ملم | 2.0/ تحول 0.01/ مقياس |
| ضبط زاوية ميل العجلة | درجة | +6 ° ~ -5 ° |
| ضبط زاوية الدوران | درجة | ± 6 درجة |
|
حجم الجهاز (الطول * العرض * الارتفاع) |
ملم | 2350 × 1960 × 1550 |
| حجم التعبئة | ملم | 2900 × 2400 × 1850 |
| الوزن الميكانيكي | كيلوغرام | 2850 |
| وزن التعبئة | كيلوغرام | 3000 |
