تفاصيل المنتج:
شروط الدفع والشحن:
|
| قطر عجلة الطحن: | 200ملم | قطر ثقب عجلة الطحن: | 50ملم |
|---|---|---|---|
| طحن عجلة المحرك الحالي: | 4 ا | طحن قوة محرك عجلة: | 2.2 كيلو واط |
| سرعة محرك عجلة الطحن: | 1420دورة في الدقيقة | طحن عجلة محرك الجهد: | 380 فولت |
| سرعة طحن عجلة: | 4500 دورة في الدقيقة | عرض عجلة الطحن: | 50ملم |
| تنظيم قطر العجلة: | 150 ملم | تنظيم قطر ثقب العجلة: | 50ملم |
| تنظيم قوة محرك العجلة: | 1.5 كيلو واط | تنظيم سرعة محرك العجلة: | 1420دورة في الدقيقة |
| تنظيم جهد محرك العجلة: | 380 فولت | تنظيم سرعة العجلة: | 4500 دورة في الدقيقة |
| تنظيم عرض العجلة: | 50ملم | ||
| إبراز: | آلة طحن غير مركزية أسطوانية,آلة طحن بدون مركز 1420RPM,آلة طحن أسطوانية بدون مركز,Centerless Grinding Machine 1420RPM,Durable Centerless Cylindrical Grinding Machine |
||

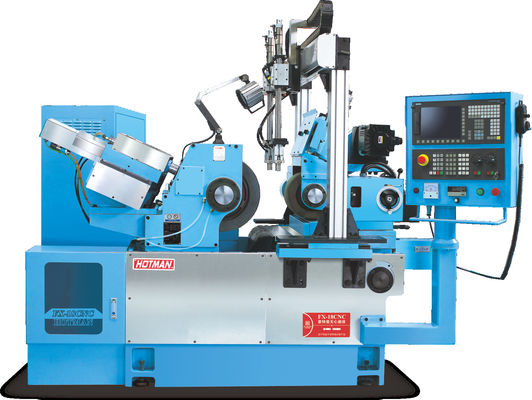

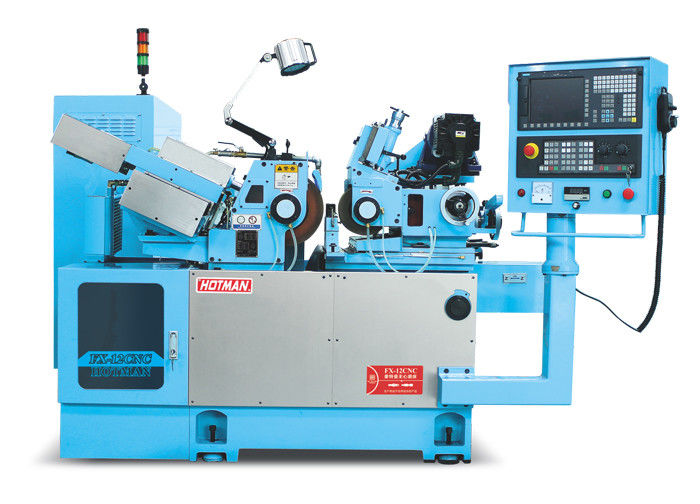

آلة طحن استمرارية متعددة الأغراض أسطوانية بلا مركز مع سرعة عجلة 1420RPM طاحونة FX-12CNC
1الجسم والمكونات الرئيسية صُبّت من حديد الديدان المعدّل من ميهانا FC-30
2نظام الفولاذ، يستخدم الفولاذ اللاصق SNCM-21H
3. ضبط نظام محرك العجلات. ضبط محرك محرك عجلات العجلات باستخدام محرك Delta servo ، يمكن ضبط سرعة 0-250rpm ((تحكم رقمي).
4نظام تدوير زيت الفولاذ. تزيين الفولاذ التلقائي تدوير الزيت (زيت الفولاذ المتقدم 10 #) وجهاز الضغط الزيت الملابس هو نفس مضخة النفط، خزان خارجي.
التكنولوجيا المواصفات:
| المواصفات الميكانيكية | النموذج: FX-12CNC-I |
| نطاق التصنيع (قطر) | 0.5 ملم-40 ملم |
|
حجم عجلة الطحن (OD * W * OD) |
Φ305*150*Φ120ملم |
|
قياس حجم العجلة (OD * W * OD) |
Φ205*150*Φ90mm |
| سرعة عجلة الطحن | 1950RPM |
| ضبط سرعة العجلة | 0-320دورة في الدقيقة |
|
عجلة الطحن تدفع المحرك |
5.5 كيلوواط |
| محرك خدمة تعديل العجلات | 2.0kw AC SERVO MOTOR |
| محرك تغذية الخدمة | 1.5 كيلوواط |
|
المضخة الهيدروليكية تدفع المحرك |
0.75 كيلوواط |
|
مضخة التبريد تدفع المحرك |
0.125 كيلوواط |
|
تعديل عجلة تغذية العجلة اليدوية |
3.5 ملم/ دورة 0.02 ملم/ مقياس |
|
عجلة ضبط الدقة العجلة اليدوية |
0.1ملم/ دورة 0.001ملم/ مقياس |
| دقة التغذية | 0.001ملم |
| ضبط زاوية ميل العجلة | +5° ∼-3° |
| ضبط زاوية الدوران | ± 5 درجة |
| الأبعاد الميكانيكية | 1800×1400×1450ملم |
| حجم التعبئة | 2350 × 1650 × 1770 ملم |
| الوزن الميكانيكي | 2000 كجم |
| وزن التعبئة | 2300 كجم |
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30، والذي يتم معالجته الحرارية بشكل مصطنع ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشبيك. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسانية الآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل محمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من سبيكة معدنية صلبة في جسم الحديد الزهري لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
