تفاصيل المنتج:
شروط الدفع والشحن:
|
| سرعة تغذية عجلة الطحن: | 0.01-0.2 مم/دقيقة | سرعة الجدول: | 0.1-3 م / دقيقة |
|---|---|---|---|
| قطر عجلة الطحن: | 200ملم | طحن عجلة تغذية عزم دوران المحرك: | 1.5 نيوتن متر |
| سرعة طحن عجلة: | 1400 دورة في الدقيقة | طحن عجلة تغذية قوة المحرك: | 0.75 كيلو واط |
| قوة محرك الطاولة: | 0.75 كيلو واط | طحن عجلة تغذية المحرك التكرار: | 0.001 مم |
| إبراز: | 0.75 كيلوواط آلة طحن داخلية,آلة طحن داخلية متعددة الأغراض,0.2 ملم/دقيقة آلة طحن الداخلية,Internal Grinder Machine Multipurpose,0.2mm/Min Internal Bore Grinding Machine |
||

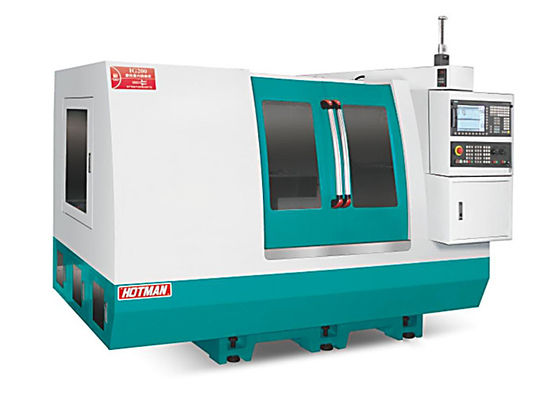

طاحونة متعددة الأغراض عالية الدقة ذات كفاءة عالية 0.01-0.2mm/Min آلة طحن داخلية متعددة الوظائف
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30، والذي يتم معالجته الحرارية بشكل مصطنع ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشبيك. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسانية الآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل محمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من سبيكة معدنية صلبة في جسم الحديد الزهري لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
المواصفات التقنية:
| المشروع | الوحدة | النموذج: FX32P-60CNC | |
|
قدرة المعالجة
|
الحد الأقصى للقطر الدوري للطاولة | ملم | 320 |
|
المسافة القصوى بين إبهامين |
ملم | 600 | |
| أقصى قطر للطحن | ملم | 320 | |
| الحد الأقصى للحمل بين القلبين الجبينيين | كجم ((ب) | 60 ((العمالة العليا) / 20 (العامل فقط) | |
| حجم عجلة الطحن (قطر × عرض × فتحة) | ملم | 455 × 38 ((32-50) × 127 | |
| سرعة عجلة الطحن | rpm | 1650 | |
| الحد الأقصى للسرعة الخطيّة للعجلة الطحن | م/س | 40 ((عجلة طحن عالية السرعة حتى 65) | |
| طلاء عجلات الطحن | ملم | النوع الآلي | |
|
رأس عجلة الطحن |
زاوية التغذية | درجة | 90 |
| ضربة تغذية | ملم | 250 | |
| محور X سرعة الحركة السريعة | م/دقيقة | 6 | |
| الحد الأدنى لتغذية المحور X | ملم | 0.001 | |
|
إطار الرأس |
سرعة الفولاذ | rpm | 50 إلى 500 |
| شكل الغزل | متزامن أو مركزي | ||
| مواصفات الإبهام | MT-4 | ||
|
مقعد الخلف |
المسافة التلسكوبية التلقائية | ملم | 40 |
| مواصفات الإبهام | MT-4 | ||
|
طاولة العمل |
المحور Z سرعة الحركة السريعة | م/دقيقة | 8 |
| الحد الأدنى لتغذية المحور z | ملم | 0.001 | |
| الحد الأقصى للسفر | ملم | 550 | |
| زاوية الدوران | درجة | + 6/-9 | |
|
المحرك |
محرك طواحين عجلة الطحن | KW | 3.75/55 |
| محرك تغذية محور X (سيرفو) | KW | 2.2 | |
| محرك التغذية على المحور Z (سيرفو) | KW | 2.2 | |
| محرك فولاذ الإطار الرئيسي | KW | 0.75 | |
| محرك مضخة التبريد | KW | 0.75 | |
| محرك زيت التشحيم | KW | 0.25*2 | |
| محرك مضخة النفط | KW | 0.75 | |
|
غيرها |
صافي وزن الجهاز | كيلوغرام | 3300 |
| إجمالي وزن الجهاز | كيلوغرام | 3500 | |
| حجم العبوة (الطول * العرض * الارتفاع) | ملم | 2800*2000*2000 | |
وصف المنتج:

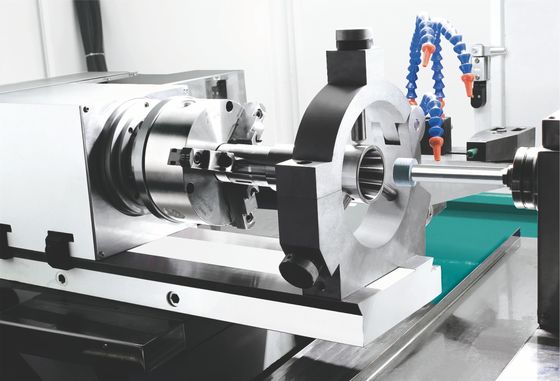

آلة الطحن الداخلية هي قطعة لا غنى عنها من المعدات للعمليات الصناعية التي تتطلب طحن دقيق وإنهاء المكونات.قطر عجلة طحن 200mm، ومجموعة حجم قطعة العمل من 50-200mm، والآلة الصفارة الداخلية قادرة على التعامل مع قطع العمل التي يصل وزنها إلى 100kg.يمكن ضبط سرعة المحرك تغذية عجلة الطحن من 50-1000rpm، مما يجعله مناسبًا لمجموعة متنوعة من التطبيقات. تتميز آلة الطحن الداخلية أيضًا بمجموعة طحن داخلية وآلية طحن داخلية ،تمكين المستخدمين من إنتاج أجزاء دقيقة ودقيقة.
| التكنولوجيا | المعلمات |
|---|---|
| قوة المحرك لتغذية عجلة الطحن | 0.75 كيلوواط |
| قوة محرك الطاولة | 0.75 كيلوواط |
| سرعة عجلة الطحن | 1400 دورة في الدقيقة |
| دقة محرك تغذية عجلة الطحن | 0.005ملم |
| قابلية تكرار محرك تغذية عجلة الطحن | 0.001ملم |
| قوة محرك عجلة الطحن | 2.2 كيلوواط |
| وزن قطعة العمل | 100 كجم |
| سرعة الجدول | 0.1-3m/min |
| حجم القطعة | 50-200ملم |
| سرعة تغذية عجلة الطحن | 0.01-0.2 ملم/دقيقة |
طاحونة داخلية من HOTMAN IG200 هي آلية طحن داخلية دقيقة مصممة للاستخدام المهني. لديها شهادة CE التي تضمن جودتها العالية.الحد الأدنى لكمية الطلب لهذا المنتج هو 1 والسعر هو 3يتم تعبئتها في صندوق خشبي ومدة التسليم هي 60 يوما. شروط الدفع هي T / T. سرعة محرك تغذية عجلة الطحن بين 50-1000rpm وحجم الطاولة هو 400mm.سرعة عجلة الطحن هي 1400rpm، قطر عجلة الطحن هو 200 ملم و عزم دوران محرك تغذية عجلة الطحن هو 1.5N.m.
آلة الطحن الداخلية IG200 هي الأداة المثالية لأولئك الذين يحتاجون إلى نظام طحن داخلي موثوق ودقيق. فهي بسيطة الاستخدام ولها محرك قوي.الجهاز هو أيضا متينة للغاية ويقدم تشغيل سلسمناسبة لمجموعة واسعة من التطبيقات مثل الطحن والتمرير واللمع وغيرها. مع مكوناتها عالية الجودة والأداء الموثوق به،يمكنك أن تكون متأكدا من أنك تحصل على أفضل قيمة مقابل أموالك.
أداة طحن داخلية من شركة هوتمان IG200 هي أداة موثوقة ودقيقة لأولئك الذين يحتاجون إلى أفضل نظام طحن داخلي.يمكنك أن تكون متأكداً من أنها من أعلى جودةالحد الأدنى للطلب هو 1 والسعر هو 3. وهو معبأ في صندوق خشبي ومدة التسليم هي 60 يوما. شروط الدفع هي T / T.سرعة محرك تغذية عجلة الطحن هي بين 50-1000rpm وحجم الطاولة هو 400mmسرعة عجلة الطحن هي 1400rpm، قطر عجلة الطحن هو 200mm وقومة محرك تغذية عجلة الطحن هي 1.5N.m.
أداة طحن داخلية من شركة هوتمان IG200 هي الأداة المثالية لأولئك الذين يحتاجون إلى نظام طحن داخلي موثوق ودقيق. فهي سهلة الاستخدام ولها محرك قوي.الجهاز هو أيضا متينة للغاية ويقدم تشغيل سلسمع مكوناتها عالية الجودة وأداء موثوق به، يمكنك التأكد من أنك تحصل على أفضل قيمة مقابل أموالك.
نحن نقدم الجمعية عالية الجودة للطاحونة الداخلية مع آلة الطحين الداخلية المتقدمة لنظام الطحين الداخلي.
تعبئة وشحن آلة الطحن الداخلية:
