تفاصيل المنتج:
شروط الدفع والشحن:
|
| نوع الجهاز: | آلة المطحنة الأسطوانية | اسم المنتج: | آلة المطحنة الأسطوانية |
|---|---|---|---|
| النوع: | آلة طاحونة | ||
| إبراز: | طاحونة أسطوانية عالمية صناعية,دليل الطاحونة الأسطوانية العالمية,آلة طحن أسطوانية دقة CE,Universal Cylindrical Grinder Manual,CE Precision Cylindrical Grinding Machine |
||
|
نأومبر |
(ب)مشروع |
الوحدة |
|
الطراز: |

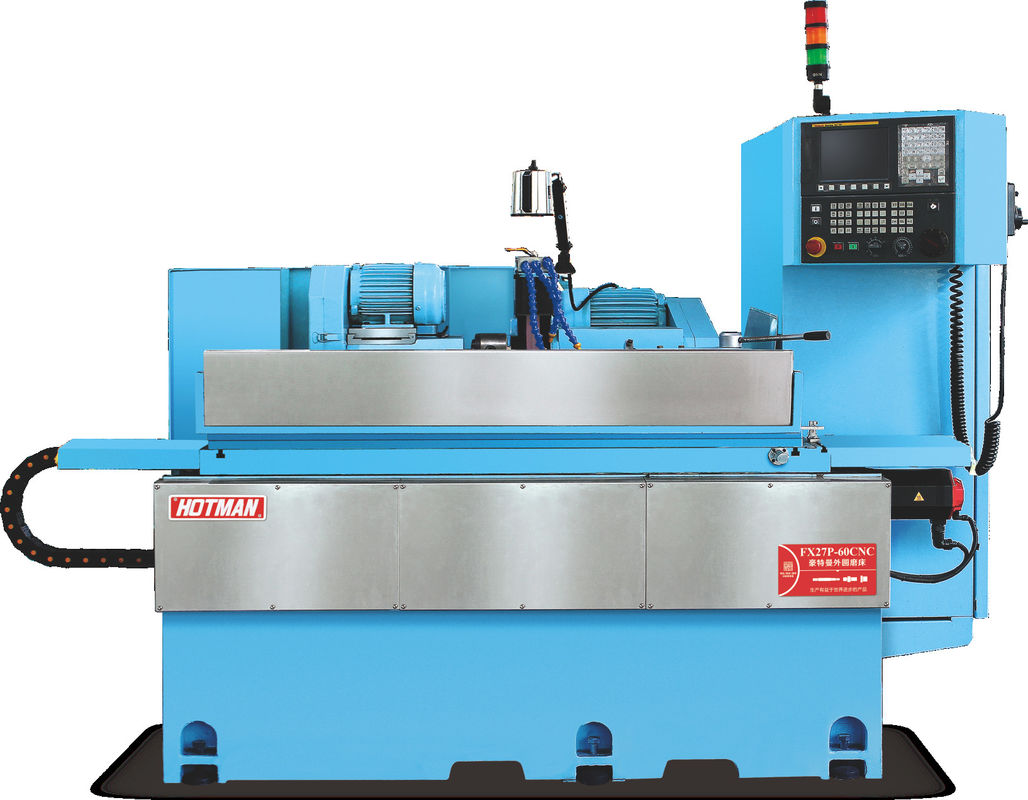

FX27P-60CNC |
||
|
قدرة المعالجة
رأس عجلة الطحن |
1 | الحد الأقصى للقطر الدوري للطاولة | ملم | 270 | |||
| 2 | المسافة القصوى بين إصبعين |
mm ((في) |
600 |
||||
| 3 | أقصى قطر للطحن |
mm ((في |
270 |
||||
| 4 | الحد الأقصى للحمل بين القلبين الجبينيين | كجم ((ب) | 40/20 | ||||
| 5 | حجم عجلة الطحن (قطر × عرض × فتحة) |
mm ((في) |
405 × 32 ~ 50 × 127 |
||||
| 6 | سرعة عجلة الطحن | rpm | 1570 | ||||
| 7 | الحد الأقصى للسرعة الخطيّة للعجلة الطحن | م/س | 35 | ||||
| 8 | طلاء عجلات الطحن | mm ((في) | النوع الآلي | ||||
| 9 | الحد الأدنى لتغذية المحور X | mm ((في) | 0.001 | ||||
| 10 | زاوية التغذية | درجة | 90 | ||||
| 11 | ضربة تغذية | ملم | 270 | ||||
| 12 | محور X سرعة الحركة السريعة | ملم/دقيقة | 0-10000 | ||||
| إطار الرأس | 13 | سرعة الفولاذ | rpm | 10-650 | |||
| 14 | شكل الغزل | متزامن أو مركزي | |||||
| 15 | مواصفات الإبهام | MT-4 | |||||
| الإطار الخلفي | 16 | المسافة التلسكوبية التلقائية (النوع الهيدروليكي) | ملم | 40 | |||
| 17 |
مواصفات الإبهام |
MT-4 | |||||
| 18 | وضع العمل | الدليل | |||||
|
طاولة العمل |
19 | المحور Z سرعة الحركة السريعة | ملم/دقيقة | 0-20000 | |||
| 20 | الحد الأدنى لتغذية المحور z | ملم | 0.001 | ||||
| 21 | الحد الأقصى للسفر | ملم | 550 | ||||
| 22 | زاوية الدوران | درجة | +6/-9 | ||||
|
المحرك
|
23 | محرك طواحين عجلة الطحن | KW | 3.75 | |||
| 24 | محرك تغذية محور X (سيرفو) | KW | 2.2 | ||||
| 25 | محرك التغذية على المحور Z (سيرفو) | KW | 2.2 | ||||
| 26 | محرك فولاذ الإطار الرئيسي | KW | 0.37 | ||||
| 27 | محرك مضخة التبريد | KW | 0.75 | ||||
| 28 | محرك زيت التشحيم | KW | 1/4*2 | ||||
| 29 | محرك مضخة زيت القاع (خاصة) | KW | 0.75 | ||||
|
غيرها |
30 | زيت التشحيم للدليل/المسمار الرئيسي للمحور X/Z | MOBIL#1409 أو ISO VG68 | ||||
| 31 | صافي وزن الجهاز | كيلوغرام | حوالي 3500 | ||||
| 32 | إجمالي وزن الجهاز | كيلوغرام | حوالي 3800 | ||||
| 33 | حجم العبوة (الطول * العرض * الارتفاع) | ملم | 2900*2600*1750 | ||||
1قطر دوران السرير: Φ270mm، المسافة بين مركزين أعلى: 600mm.
2سرعة عجلة الطحن: 1650rpm، حجم عجلة الطحن (قطر × عرض × فتحة): Φ405 × 32 × Φ127mm
3تكوين جهاز القياس النشط لتحقيق التحكم الكامل في الحلقة المغلقة لمعالجة الطحن.

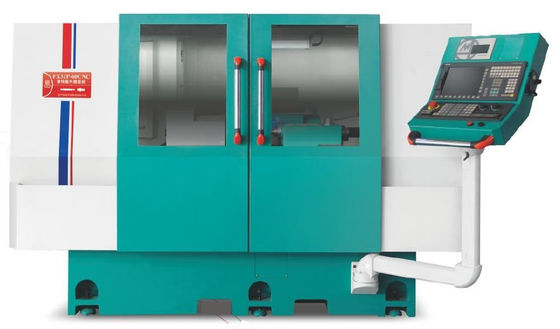

وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
