تفاصيل المنتج:
شروط الدفع والشحن:
|
| طحن عجلة الجريان المحوري: | 0.002 مم | توازن عجلة الطحن: | متحرك |
|---|---|---|---|
| حفرة عجلة الطحن: | 127 ملم | تركيز عجلة الطحن: | 80٪ |
| قطر عجلة الطحن: | 300 ملم | طحن عجلة الصف: | بخير |
| طحن عجلة الحصى: | 80 | صلابة عجلة الطحن: | HRC60 |
| محور عجلة الطحن: | M14 | طحن عجلة المواد: | أكسيد الألمونيوم |
| طحن عجلة شعاعي: | 0.001 مم | سرعة طحن عجلة: | 45 م / ث |
| هيكل عجلة الطحن: | مزجج | خشونة سطح عجلة الطحن: | Ra0.2 |
| عرض عجلة الطحن: | 100 ملم | ||
| إبراز: | معدات طحن بدون مركز دائمة,معدات الطحن بدون مركز ديناميكية,طاحونة CNC عمودية متعددة الأغراض,Centerless Grinding Equipment Dynamic,Multipurpose CNC Vertical Grinder |
||

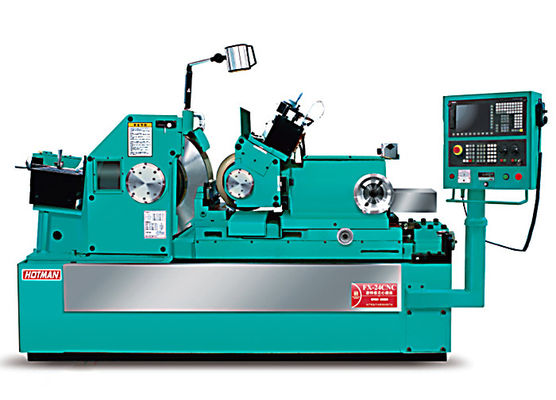

آلة طحن عالية الدقة CNC بدون مركز FX-24CNC هي حل متطور لتطبيقات الطحن الدقيق. تم تصميمها وتصنيعها من قبل HOTMAN ،العلامة التجارية المعروفة في صناعة CNCهذه الآلة تقدم أداء استثنائي ودقة وموثوقية، مما يجعلها مناسبة لمجموعة واسعة من مهام الطحن.
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
1مركز الجاذبية المنخفض، زيادة استقرار الطحن، يمكن أن تضمن دقة آلة الماكينة لفترة طويلة.
2. قوة الطحن فائقة ، أكثر ملاءمة لمعالجة قطر العمل الكبير ، تقصر بشكل كبير وقت المعالجة.
3وهو مناسب جدا لتثبيت الأجهزة الآلية مثل طاحونة رفع الروبوت وتغذية وتلقي المواد الآلية.
4قطر مكتب العمل القياسي:Ø1.0~60mm
5حجم عجلة الطحن (قطر خارجية * عرض * قطر داخلي): Ø610*305*Ø304.8mm
6سرعة عجلة الطحن: 1100 دورة في الدقيقة
7كمية التغذية الدقيقة: 0.0005 ملم
| (ب)مشروع | الوحدة | الطراز:FX-24CNC-3 |
نطاق المعالجة للنماذج القياسية (قطر) | ملم | Φ 1-80 |
حجم عجلة الطحن (OD * W * OD) | ملم | Φ610*(205-400) *Φ304.8 |
قياس حجم العجلة (OD * W * OD) | ملم | Φ330*(205-400) *Φ203.2 |
| سرعة عجلة الطحن | RPM | 1350 |
| ضبط سرعة العجلة | RPM | 0-250 |
عجلة الطحن تدفع المحرك | KW | 30 |
محرك خدمة تعديل العجلات | KW | 3 |
| محرك إمداد | KW | 3.75 |
محرك خدمة لإصلاح الرمل | KW | 1.5KW/0.8KW |
المضخة الهيدروليكية تدفع المحرك | KW | 0.75 |
مضخة التبريد تدفع المحرك | KW | 0.75 |
تعديل عجلة تغذية العجلة اليدوية | ملم | 3.5/ RPM 0.05/ مقياس |
| ملم | 0.1/ إلى 0.001/ مقياس |
عجلة يدويّة لتغذية طاولة العمل | ملم | الحد الأدنى للوزن المحدد لتغذية الخدمة هو 0.0005mm |
عجلة يدوية لجهاز التحكم المصغّر | ملم | 0.2/ تحول 0.001/ مقياس |
| قم بتقليص عجلة يدويّة التغذية | ملم | 2 ملم/ دورة 0.01 ملم/ مقياس |
| ضبط زاوية ميل العجلة | درجة | +5° ∼-3° |
ضبط زاوية الدوران | درجة | ± 5 درجة |
حجم الجهاز (الطول * العرض * الارتفاع) | ملم | 3200 × 2710 × 3100 |
| الوزن الميكانيكي | كيلوغرام | 6500 |
| وزن التعبئة | كيلوغرام | 7000 |
