تفاصيل المنتج:
شروط الدفع والشحن:
|
| الوزن: | 1200 كجم | محرك تغذية الطاولة: | 0.75 كيلو واط |
|---|---|---|---|
| السفر الجدول: | 400×180ملم | محرك مضخة المبرد: | 0.04كيلوواط |
| Max. الأعلى. Distance from Table Surface to Spindle Center المسافة من سطح ال: | 400ملم | Max. الأعلى. Grinding Height ارتفاع الطحن: | 180 ملم |
| حفرة عجلة الطحن: | 20 ملم | Max. الأعلى. Grinding Length طول الطحن: | 400ملم |
| إبراز: | آلة طحن عمودية عالمية,آلة طحن عالمية متعددة الوظائف,آلة طحن CNC العمودية القوية,Universal Grinding Machine Multifunctional,Durable CNC Vertical Grinding Machine |
||
آلة الطحن العالمية هي وحدة طحن عالمية تقدم مجموعة من تطبيقات الطحن بتكلفة تنافسية.عرض طحن أقصاه 180mm، ومحرك تغذية الطاولة من 0.75kw، ومسافة الطاولة من 400x180mm، وحجم الطاولة من 400x180mm. هو الخيار المثالي لمجموعة متنوعة من العمليات طحن مع عالية الجودة، قوية،وبناء موثوق بهمع سهولة تركيبها وتشغيلها، انها آلة طحن مثالية لمجموعة متنوعة من احتياجات الطحن.آلية طحن عالمية تمكنها من تلبية متطلبات الصناعات والتطبيقات المختلفة مع دقة، الدقة، والكفاءة. وهو يوصى بشدة لتنوعه، والموثوقية، وفعالية التكلفة.
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30، والذي يتم معالجته الحرارية بشكل مصطنع ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشبيك. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.

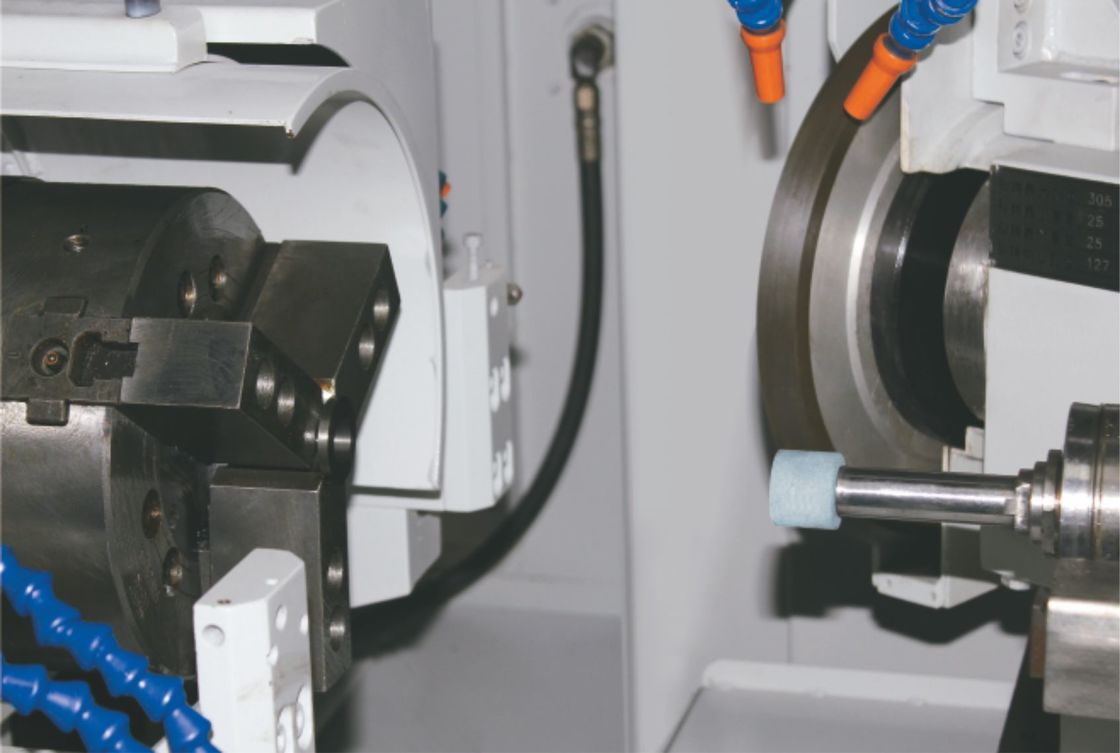

3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسانية الآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل محمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من سبيكة معدنية صلبة في جسم الحديد الزهري لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
| الممتلكات | القيمة |
|---|---|
| جهاز طحن عالمي | آلة طحن عالمية |
| سرعة عجلة الطحن | 2800r/min |
| محرك تغذية الطاولة | 0.75كيلوواط |
| محرك مضخة المبرد | 0.04كيلوواط |
| حفرة عجلة الطحن | 20ملم |
| عرض عجلة الطحن | 20ملم |
| أقصى مسافة من سطح الطاولة إلى مركز الغزل | 400ملم |
| قطر عجلة الطحن | 200ملم |
| رحلات الطاولة | 400×180ملم |
| الحد الأقصى ارتفاع الطحن | 180ملم |
| أقصى عرض طحن | 180ملم |
| المشروع | الوحدة | النموذج: FX32P-60CNC | |
|
قدرة المعالجة
|
الحد الأقصى للقطر الدوري للطاولة | ملم | 320 |
|
المسافة القصوى بين إبهامين |
ملم | 600 | |
| أقصى قطر للطحن | ملم | 320 | |
| الحد الأقصى للحمل بين القلبين الجبينيين | كجم ((ب) | 60 ((العمالة العليا) / 20 (العامل فقط) | |
| حجم عجلة الطحن (قطر × عرض × فتحة) | ملم | 455 × 38 ((32-50) × 127 | |
| سرعة عجلة الطحن | rpm | 1650 | |
| الحد الأقصى للسرعة الخطيّة للعجلة الطحن | م/س | 40 ((عجلة طحن عالية السرعة حتى 65) | |
| طلاء عجلات الطحن | ملم | النوع الآلي | |
|
رأس عجلة الطحن |
زاوية التغذية | درجة | 90 |
| ضربة تغذية | ملم | 250 | |
| محور X سرعة الحركة السريعة | م/دقيقة | 6 | |
| الحد الأدنى لتغذية المحور X | ملم | 0.001 | |
|
إطار الرأس |
سرعة الفولاذ | rpm | 50 إلى 500 |
| شكل الغزل | متزامن أو مركزي | ||
| مواصفات الإبهام | MT-4 | ||
|
مقعد الخلف |
المسافة التلسكوبية التلقائية | ملم | 40 |
| مواصفات الإبهام | MT-4 | ||
|
طاولة العمل |
المحور Z سرعة الحركة السريعة | م/دقيقة | 8 |
| الحد الأدنى لتغذية المحور z | ملم | 0.001 | |
| الحد الأقصى للسفر | ملم | 550 | |
| زاوية الدوران | درجة | + 6/-9 | |
|
المحرك |
محرك طواحين عجلة الطحن | KW | 3.75/55 |
| محرك تغذية محور X (سيرفو) | KW | 2.2 | |
| محرك التغذية على المحور Z (سيرفو) | KW | 2.2 | |
| محرك فولاذ الإطار الرئيسي | KW | 0.75 | |
| محرك مضخة التبريد | KW | 0.75 | |
| محرك زيت التشحيم | KW | 0.25*2 | |
| محرك مضخة النفط | KW | 0.75 | |
|
غيرها |
صافي وزن الجهاز | كيلوغرام | 3300 |
| إجمالي وزن الجهاز | كيلوغرام | 3500 | |
| حجم العبوة (الطول * العرض * الارتفاع) | ملم | 2800*2000*2000 | |

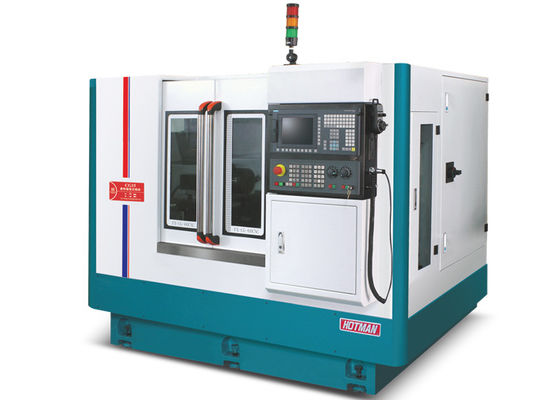

تم تصميم آلة الطحن العالمية CG15 من HOTMAN لتزويد المستخدمين بأدوات أو أجهزة أو أجهزة طحن عالمية.المسافة القصوى 400 ملم من سطح الطاولة إلى مركز الغزل، 2800r / min سرعة عجلة الطحن، 180mm ارتفاع الطحن القصوى، و 200mm قطر عجلة الطحن. مع قدراتها متعددة الاستخدامات ومجموعة واسعة من التطبيقات،هو الخيار المثالي لمهمات الطحن واللمع في العديد من الصناعات.
آلة الطحن العالمية HOTMAN CG15 سهلة الاستخدام ولها درجة عالية من الدقة. وهي مناسبة لطحن مواد مختلفة ، مثل الصلب والألومنيوم والنحاس والنحاس والصلب الأداة ،والسبائكوهي مناسبة أيضاً لأعمال الطحن الدقيقة، مثل معالجة المسامير، والخيوط، والطحن، والحفر. كما أنها مثالية لطحن الأسطح الأسطوانية الداخلية والخارجية،وكذلك الأسطح المسطحة.
بفضل انخفاض مستويات الضوضاء والاهتزازات ، فإن HoTMAN CG15 آلة طحن عالمية مثالية للاستخدام في البيئات الصناعية.يحتوي على تصميم مضاد للغبار ونظام محرك عالي الكفاءة لتحسين السلامة والإنتاجيةمع التحكم الدقيق وقدرات الطحن عالية الدقة، فهي مثالية لمجموعة واسعة من مهام الطحن، من الطحن الدقيق إلى الطحن الخام.
آلة طحن العالمية HOTMAN CG15 هي أداة موثوقة ومتعددة الاستخدامات يمكن استخدامها لمجموعة واسعة من مهام الطحن.تصميمها المتفوقة وأدائها تجعلها الخيار المثالي لأي عمل طحنسواء كنت بحاجة إلى طحن وتلميع الصلب، الألومنيوم، النحاس، النحاس، الصلب الأداة، أو السبائك، هو هوتمان CG15 آلة طحن عالمية هو الخيار المثالي.
نحن نقدم الدعم الفني والخدمة المهنية لآلات الطحن العالمية لدينا فريق من الفنيين ذوي الخبرة متاح 24/7 لأي استفسارات قد يكون لديك فيما يتعلق آلة.
نحن نقدم المشورة المجانية عبر الإنترنت لتنسيق وتحسين الجهاز الخاص بك، وأي مشاكل تقنية أخرى قد يكون لديك.نحن أيضا توفير خدمات تشخيص وإصلاح عن بعد وموقع لجهازك.
