تفاصيل المنتج:
شروط الدفع والشحن:
|
| دقة توازن عجلة الطحن: | ≥2 جرام | اتجاه توازن عجلة الطحن: | CW / CCW |
|---|---|---|---|
| درجة توازن عجلة الطحن: | G2.5-G6.3 | آلة طحن عجلة التوازن: | تلقائي / يدوي |
| طريقة موازنة عجلة الطحن: | ديناميكية ثابتة | سرعة توازن عجلة الطحن: | ≥200 دورة في الدقيقة |
| قطر عجلة الطحن: | 200-500 ملم | طحن عجلة الحصى: | 80-400 |
| صلابة عجلة الطحن: | HV60-HV90 | طحن عجلة المواد: | أكسيد الألمونيوم |
| طحن قوة محرك عجلة: | 2-7.5 كيلو واط | سرعة طحن عجلة: | 1000-3000 دورة في الدقيقة |
| سرعة سطح عجلة الطحن: | 20-50 م / ث | عرض عجلة الطحن: | 100-200 ملم |
| إبراز: | محرك طحن بدون مركز ثابت,آلة طحن بدون مركز ديناميكية,آلة طحن داخلية غير مركزية مستقرة,Centerless Grinder Machine Dynamic,Stable Internal Centerless Grinding Machine |
||

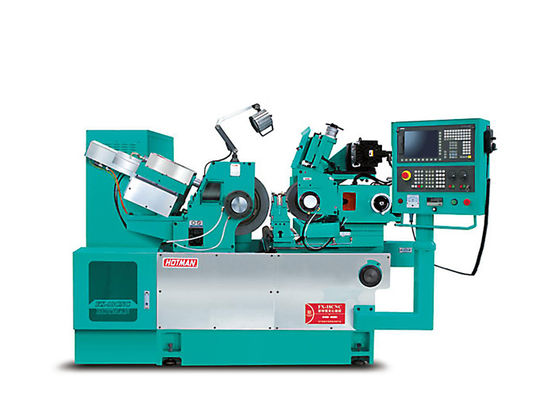

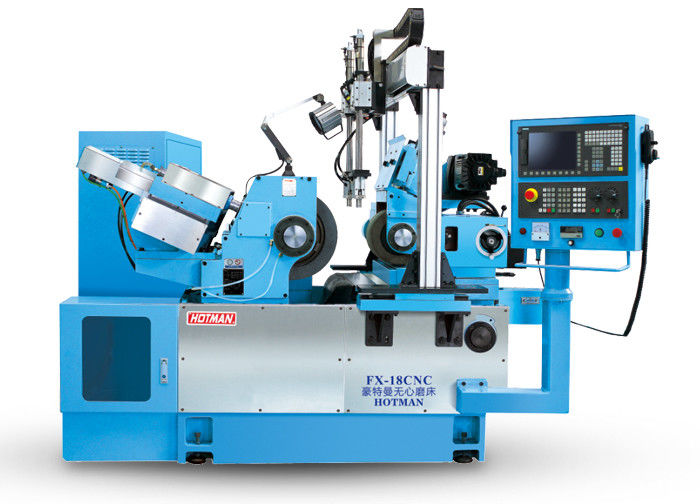

آلة طحن هيدروليكية ثابتة ديناميكية مستقرة داخلية بدون مركز FX-18CNC
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30، والذي يتم معالجته الحرارية بشكل مصطنع ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشبيك. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسانية الآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل محمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من سبيكة معدنية صلبة في جسم الحديد الزهري لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
|
لا، لا، لا |
البند |
الوحدة |
النموذج FX-18CNC-3 |
|
1 |
قطر الطحن |
ملم | Φ 1-60 |
|
2 |
أحجام عجلات الطحن (OD*W*ID) |
ملم | Φ455x205xΦ228.6 |
|
3 |
أحجام عجلات تنظيم (OD*W*ID) |
ملم | Φ255x205xΦ1112 |
|
4 |
سرعة محور عجلة الطحن |
RPM | 1470 |
|
5 |
تحديد سرعة محور العجلة |
RPM | 0-250 |
|
6 |
محرك طواحين عجلة الطحن |
KW | 11 |
|
7 |
محرك فولاذ العجلات المنظم |
KW | 3 |
|
8 |
محرك خدمة تغذية |
KW | 2.4 |
|
9 |
المحرك الخدمي للزي |
KW | 1.0*2 |
|
10 |
محرك دفع مضخة هيدروليكية |
KW | 0.75 |
|
11 |
محرك دفع مضخة التبريد |
KW | 0.37 |
|
12 |
عجلة تنظيم تغذية عجلة يدوية |
ملم |
3.5/ rev، 0.05/g |
|
13 |
تنظيم الدوران الدقيق للعجلة اليدوية |
ملم |
0.1/ rev، 0.001/g |
|
14 |
عجلة يدوية لتغذية طاولة العمل |
ملم | الحد الأدنى للتغذية |
|
15 |
طاولة عمل ذات عجلة يدوية لطيفة |
ملم |
0.2/ rev، 0.001/g. |
|
16 |
عجلة يدوية لتغذية الملابس |
ملم |
2/ rev، 0.01 / غرام. |
|
17 |
زاوية ميل عجلة التحكم |
درجة | +5° ∼-3° |
|
18 |
زاوية العودة للعجلة المنظمة |
درجة | ± 5 درجة |
|
19 |
أحجام الآلة (L*W*H) |
ملم | 2450 × 1400 × 1700 |
|
20 |
وزن الجهاز | كيلوغرام | حوالي 3200 |
مواصفات هوتمان (عجلة الطحن تعتمد على مادة الجزء)
|
لا، لا، لا |
طريقة الطحن |
الجزء |
مستديرة |
الخامة |
| 1 |
من خلال الطحن |
الجزء القياسي |
≤0.001ملم | ≤Ra0.1 |
| 2 |
في الطحن ((الصب)) |
الجزء القياسي |
≤0.002ملم | ≤Ra0.2 |
