تفاصيل المنتج:
شروط الدفع والشحن:
|
| عجلة جلخ: | الماس / CBN | قطر عجلة الطحن: | 200-500 ملم |
|---|---|---|---|
| قطر ثقب عجلة الطحن: | 100-200 ملم | طحن قوة محرك عجلة: | 2-15 كيلو واط |
| سرعة طحن عجلة: | 50-1000 دورة في الدقيقة | دقة المغزل عجلة الطحن: | 0.001 مم |
| طحن عجلة المغزل تحمل: | سيراميك / فولاذ | طريقة تبريد محور دوران عجلة الطحن: | هواء / زيت |
| طحن عجلة المغزل الحياة: | 10000-50000 ساعة | طريقة تزييت محور دوران عجلة الطحن: | يدوي / أوتوماتيكي |
| طحن عجلة صيانة المغزل: | العادية / الدورية | طحن عجلة المغزل قوة المحرك: | 2-15 كيلو واط |
| سرعة محور عجلة الطحن: | 1000-3000 دورة في الدقيقة | هيكل المغزل عجلة الطحن: | لا يتجزأ / سبليت |
| عرض عجلة الطحن: | 50-150 ملم | ||
| إبراز: | آلة طحن بدون مركز من النوع المنقسم,آلة طحن بدون مركز تلقائية,طاحونة صغيرة غير مركزية عملية,Centerless Grinding Machine Automatic,Practical Small Centerless Grinder |
||

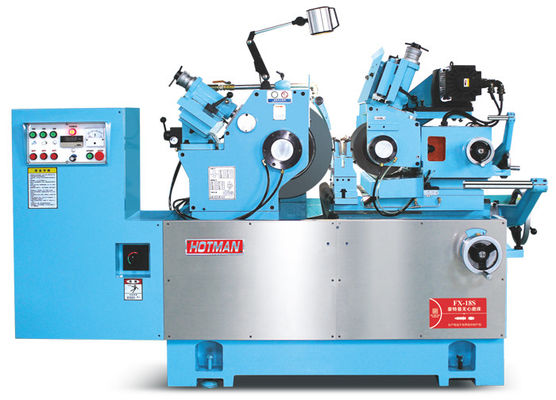

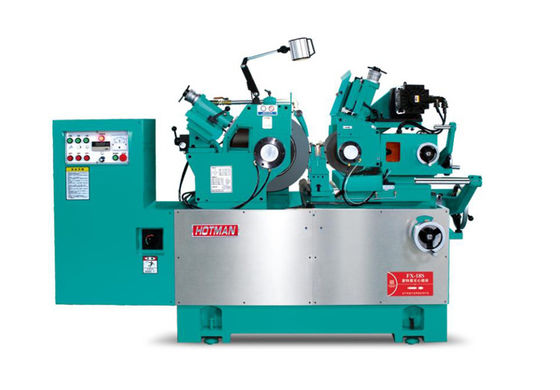

نظام التشحيم الآلي من النوع المنقسم آلة طحن CNC بدون مركز عالية الدقة FX-18S
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30، والذي يتم معالجته الحرارية بشكل مصطنع ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشبيك. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسانية الآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل محمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من سبيكة معدنية صلبة في جسم الحديد الزهري لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
1الهيكل و 9 مكونات مصبوب بالفولاذ الصلب من الدرجة العالية من ميهانا
2. باستخدام محور تايواني أصلي، من الصلب اللاسيكي SNCM-21H، بعد التشديد، معالجة الحرارة الكربورية ثم المعالجة الكريوجينية التي يتم التحكم بها بواسطة الكمبيوتر، صلابة سطح HRC-62 درجة أو أكثر،الطبقة الصلبة الفعالة من 1.5 ملم أو أكثر ، يستخدم الفولاذ الفولاذي الديناميكي الفولاذي.
3. محرك القيادة من عمود عجلة ضبط هو YAS KAWA سيرفو محرك، والتحكم في سرعة FX-18S هو 0-250rpm ((تحكم رقمي) يمكن تعيين السرعة تعسفا.
4المكسرة تلقائية التشحيم تدوير الزيت (زيت المكسرة المتقدمة 10 #) والجهاز الضغط الزيتية الملابس هي نفس مضخة الزيت، خزان الزيت الخارجي، سهلة لتنظيف وتغيير الزيت،يتم تصفية الزيت المتداول في الغزل بواسطة جهازي تصفية زيت ومجهز بجهاز تحكم الضغط لضمان عمر الغزل.
5. دائرة المعدات بأكملها تعتمد نظام دائرة فوجي اليابانية ، جميلة ودائمة ، قابلية تشغيل جيدة. ارتفاع الصندوق الكهربائي يزداد ،والتي هي مريحة للعمل وأكثر ملاءمة لتبديد الحرارة في نظام الدوائر.
| المشروع | الوحدة | النموذج: FX-18S |
|
نطاق المعالجة للنماذج القياسية (قطر) |
ملم | Φ 1-60 ((الخصم100) |
|
حجم عجلة الطحن (OD * W * OD) |
ملم | Φ455*205*Φ228.6 |
|
قياس حجم العجلة (OD * W * OD) |
ملم | Φ255*205*Φ111.2 |
| سرعة عجلة الطحن | RPM | 1500 |
| ضبط سرعة العجلة | RPM | 0-250 |
|
عجلة الطحن تدفع المحرك |
KW | 11.5 |
|
محرك خدمة تعديل العجلات |
KW | 3.0 |
|
المضخة الهيدروليكية تدفع المحرك |
KW | 0.75 |
|
مضخة التبريد تدفع المحرك |
KW | 0.25 |
|
تعديل عجلة تغذية العجلة اليدوية |
ملم | 3.5/ RPM 0.05/ مقياس |
|
عجلة ضبط الدقة العجلة اليدوية |
ملم | 0.1/ إلى 0.001/ مقياس |
| عجلة يدوية لتغذية المقاعد | ملم | 90.0/ RPM 0.10/ مقياس |
|
عجلة يدوية من طاولة قابلة للتعديل |
ملم | 0.2/ تحول 0.001/ مقياس |
| قم بتقليص عجلة يدويّة التغذية | ملم | 2.0/ تحول 0.01/ مقياس |
| ضبط زاوية ميل العجلة | درجة | +6° ∼-5° |
| ضبط زاوية الدوران | درجة | ± 6 درجة |
| الأبعاد الميكانيكية | ملم | 2350 × 1960 × 1550 |
| حجم التعبئة | ملم | 2900×2400×1850 |
| الوزن الميكانيكي | كيلوغرام | 2850 |
| وزن التعبئة | كيلوغرام | 3000 |
