المادة الصلبة ذات المحور 2 محور

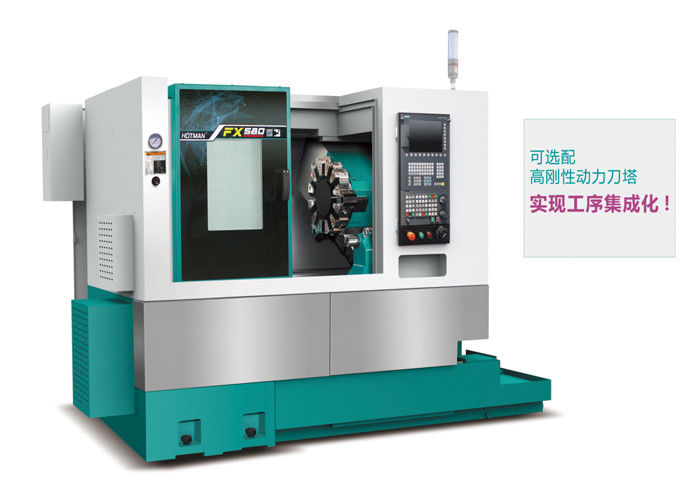

الدقة العالية CNC المتجه FX580


1تصميم هيكل مضغوط، بصمة صغيرة، تخطيط ضلع علمي ومعقول.
2يتم تحسين الهيكل الرئيسي للآلة والقطع المصبوبة الرئيسية مثل السرير وصندوق الغزل والسرج المنزلق وصندوق برج القطع وما إلى ذلك من خلال تحليل العناصر المحدودة (FEA) ،ويتم معالجتها بالاهتزاز المغناطيسي للقضاء على الإجهاد الداخلي، تضمن الاستقرار الحراري الميكانيكي، وتقليل تشوه القوة، وتحسين القدرة على مكافحة الاهتزاز.
3محرك عالي الطاقة ، استخدام محرك عالي الطاقة ، الحصول على عزم دوران عال ، القطع الثقيل لا يزال يمكن الحفاظ على الدقة والمعالجة المستقرة.
4- صلابة عالية ومؤخرة قوية
5مسدس دقة C3


المسمار الدقيق C3:
يتبنى محور X / Z برنامج THK (مستوى C3) المنسدل مسبقًا وهيكل مقعد محمل بالمرشحات المتكاملة لمنع تشوه ارتفاع درجة الحرارة بفعالية ، وتحسين دقة الموقع ،وزيادة صلابة واستقرار دعم المسمار.
المسمار الكروي عالية الجودة والدليل، الجودة الممتازة هي الطريقة الوحيدة لتلبية الدقة العالية وطول عمر الخدمة المطلوبة من قبل العملاء.تم اختبارها لضمان أن تكون متوازية بنسبة 100٪ مع الدليل، والمسمار المشدد مسبقًا للشفرة يزيل الفراغ.
برج القطع الخدمي: باستخدام بنية برج القطع السريع NC ، لا يوجد عمل رفع ، محرك خدمة ، مجموعة أسنان الفئران ذات القطر الكبير ، آلية قفل هيدروليكية.تحقيق المزيج المثالي من الدقة العالية، والكفاءة السريعة والصلابة الجيدة.
يمكن تنفيذ عمل مؤشر برج الأداة في نفس الوقت مع حركة الإحداثيات ، وسرعة تغيير الأداة سريعة ،الذي يزيد من تحسين كفاءة عمل آلة الآلة.
المزايا:
1. يعتمد منصة الأسنان البرج القطع قطر كبير منصة الأسنان المنحنية.
2يتم ربط جسم برج الأدوات مباشرة مع المسمار والسكك الحديدية.حجم القطع قد زادت من سمك وزادت من صلابة الهيكل الرئيسي من برج القطع مقارنة مع نفس الصناعة.
تسريع:
1استخدام تكنولوجيا التحكم في الخدمة عالية الدقة لتحقيق تسارع عالية السرعة من محور X و Z.
2سرعة التغذية السريعة: X: 30m/min،Z:36m/min 3. يتم اعتماد سكة حديد توجيه خطي THK عالية الصلابة، وتصل سرعة التغذية السريعة إلى أعلى مستوى في الجمهور الهيكلي.
وصف الجهاز:

1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.


2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.

3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.

4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.

5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.


6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.

7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.

المواصفات التقنية:
