تفاصيل المنتج:
شروط الدفع والشحن:
|
| نظام التحكم: | التحكم بالكمبيوتر | نظام التبريد: | تبريد المياه |
|---|---|---|---|
| دقة الطحن: | دقة عالية | زاوية الطحن: | دقيق |
| قدرة الطحن: | كبيرة | طول الطحن: | طويله |
| طريقة الطحن: | cnc | سرعة الطحن: | السرعه العاليه |
| عجلة جلخ: | الماس | وضعية التشغيل: | أوتوماتيكي |
| القوة: | كهرباء | الحجم: | كبيرة |
| النوع: | آلة طحن العمود المرفقي | الوزن: | ثقيل |
| إبراز: | آلة طحن الشعاع الكمبيوتر,آلة طحن العمود المتحرك الآلي,آلة طحن الكمبيوتر المبردة بالماء,Crankshaft Grinding Machine Automatic,Water Cooling Computer Grinding Machine |
||

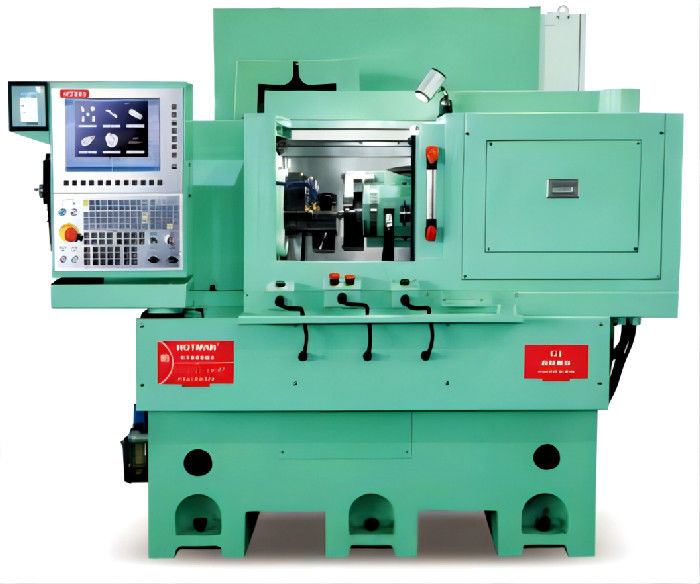

آلة طحن العمود المتحرك عالية الدقة G1
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
دقة عالية، صلابة عالية، كفاءة عالية، استقرار عال في الإنتاج الضخم:
1يتم اختبار الجهاز في أكثر البيئات والظروف صعوبة، مع الحفاظ على الدقة المتميزة، مناسبة لمتطلبات من قطعة واحدة إلى الإنتاج الضخم.
2المزيج المثالي من الأداء والكفاءة والتصميم المرن الممتاز، ويمكن استخدامها على نطاق واسع في الطيران، الطبية، الهيدروليكية،الروبوتات المقاومة والصناعات الأخرى للعمود الكامي، العمود المتحرك والعمود القيادي، العمود المتحرك قطعة العمل الطحن الدقة يمكن تحقيق التشغيل، طحن اثنين من العمود المتحرك قطر خارجية ومتعددة قطر خارجية.
3. استخدام نظام CNC المتقدم ، والمعالج لتحقيق التشنج التلقائي ، والتشنج التشنج قطر عمود متعدد الحركات ، لزيادة تحسين الكفاءة ، وتقصير وقت الطحن ،ولكن أيضا لتجنب خطأ الدقة من الأدوات البشرية.
4. نظام الكشف على الانترنت ضد الاصطدام والعجلة الطحن يجعل دقة معالجة المعدات أكثر استقرارا وأكثر أمانا للاستخدام.
المواصفات التقنية:
| المشروع | المعلم | المشروع | المعلم |
| نطاق العمل | جزء إطار الرأس | ||
|
الحد الأقصى لطول قطعة العمل للطحن |
300ملم |
الحد الأقصى لسرعة الغزل في إطار الرأس |
600 دورة في الدقيقة |
|
أقصى قطر للدائرة الغريبة |
40 |
زاوية الدوران الأدنى |
2 ثواني |
|
الحد الأقصى للتعصب |
15 |
دقة تحديد المواقع المتكررة |
±2 ثواني قوس |
|
وضع التشغيل |
جهاز قياس الضغط (هوتمان حسب الطلب) |
أقصى عزم دوران |
210NM |
|
|
الهدر 1.0μm |
قوة عمود إطار الرأس |
12 كيلوواط |
| جزء رأس عجلة الطحن | الجزء المزروع | ||
|
نوع محور عجلة الطحن |
محرك محرك ذو محامل كرات |
نوع الغزل |
محرك المذنب |
|
الحد الأقصى لسرعة الغزل في عجلة الطحن |
8000 دورة في الدقيقة |
قم بتقليص سرعة الفولاذ القصوى |
8000 دورة في الدقيقة |
|
الحد الأقصى للسرعة الخطيّة للعجلة الطحن |
120m/s |
السرعة الخطيّة القصوى للتقطيع |
45m/s |
|
وضع تبريد محور عجلة الطحن |
تبريد الزيت |
وضع التبريد لفوهة التقطيع |
تبريد الزيت |
|
أبعاد عجلة طحن CBN |
250x20x25 |
حجم الماسة |
100×32 |
|
قوة محور عجلة الطحن |
13 كيلوواط |
قوة الغزل |
0.6 كيلوواط |
|
جزء محور X (دليل هيدروستاتيكي + محرك خطي + حاكم شبكة) |
الجزء ذو المحور Z |
||
|
الحد الأقصى للمسار في محور X |
50ملم |
الحد الأقصى للمسار في محور z |
280ملم |
|
دقة تحديد الموقع على محور X |
0.5μm |
دقة تحديد الموقع على محور Z |
3.0μm |
|
دقة تحديد المواقع المتكررة في محور X |
0.3μm |
دقة تحديد المواقع المتكررة على محور Z |
2.0μm |
|
الحد الأدنى للدليل على الشبكة على محور X |
0.0001ملم |
درجة دقة المسمار على محور Z |
C2 |
|
الحد الأقصى للتسارع على محور X |
3m/s |
السرعة القصوى في محور Z |
15m/min |
|
مستقيمية الدليل الثابت |
0.001/500ملم |
قوة المحرك على المحور Z |
3.0 كيلوواط |
|
وضع التبريد الهيدروستاتيكي |
تبريد الزيت |
طريقة تزيين قاطع المسامير |
التشحيم بالدهون |

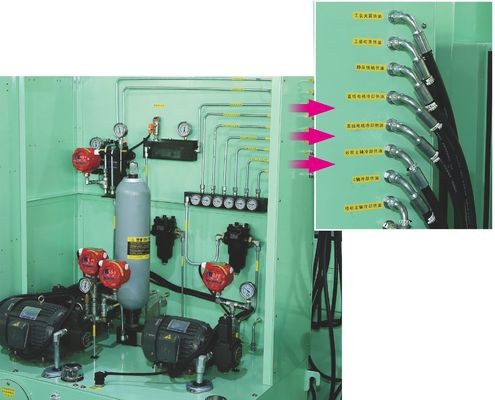

| نظام تغذية الدليل الهيدروستاتيكي | غيرها | ||
|
إجمالي سعة الخزان |
240 لتر |
حجم آلة الجهاز (الطول × العرض × الارتفاع) |
3250×3000×2050ملم |
|
الطاقة الكلية للنظام الهيدروستاتيكي |
5.2 كيلوواط |
الجهد الإجمالي لتزويد الطاقة للجهاز |
AC380V |
|
طاقة التبريد الإجمالية لمبرد الزيت |
4.5 كيلوواط |
فولتاج حلقة التحكم |
AC110V/DC24V |
|
تقلبات ضغط الدليل الهيدروستاتيكي |
< 2% |
الطاقة الكلية للمعدات |
50 كيلوواط |
|
منتجات النفط (نوعان) |
موبيل فيروس رقم 6 / أمي زيت الفوهة الدقيق |
الوزن الإجمالي للمعدات (الوزن الإجمالي تقريبًا) |
7000 كيلوغرام |
|
ثلاث مراحل من التصفية / الدقة |
100μm/5μm/2μm |
الارتفاع من الأرض إلى مركز العمل |
1163ملم |
| الملحقات القياسية | الجزء الاختياري | ||
|
عجلة طحن CBN السيراميكية |
1بيسك |
جمع ضباب النفط |
1 مجموعة |
|
عجلة الماس |
1بيسك |
نظام Mapos P1DAE لمكافحة الاصطدام والتحديد عبر الإنترنت للعجلة الطحن |
1 مجموعة |
| مصباح قياسي | 1 مجموعة |
|
1 مجموعة |
|
نظام إمدادات زيت الدليل الهيدروستاتيكي عالي الدقة |
1 مجموعة |
نظام التحكم في ضغط سائل الطحن العالي والمنخفض |
1 مجموعة |
| مبرد للزيت | 2 مجموعات |
زيت خاص للدليل الهيدروستاتي |
200 لتر |
|
أدوات يدوية وصناديق أدوات قياسية |
1 مجموعة |
عجلة طحن CBN السيراميكية الاحتياطية |
قطعة واحدة |
|
|
|
|
قطعة واحدة |
