تفاصيل المنتج:
شروط الدفع والشحن:
|
| زاوية طحن العجلة الخلفية: | 0-18 درجة | قوة محرك التغذية الخلفية لعجلة الطحن: | 0.75 كيلو واط |
|---|---|---|---|
| سرعة محرك التغذية الخلفية لعجلة الطحن: | 1420 ص / دقيقة | سرعة التغذية الخلفية لعجلة الطحن: | 0.1-3 مم/دقيقة |
| قطر عجلة الطحن: | 200 ملم | قوة محرك تغذية عجلة الطحن: | 0.75 كيلو واط |
| سرعة محرك تغذية عجلة الطحن: | 1420 ص / دقيقة | سرعة تغذية عجلة الطحن: | 0.1-3 مم/دقيقة |
| طحن قوة محرك عجلة: | 2.2 كيلو واط | سرعة محرك عجلة الطحن: | 1420 ص / دقيقة |
| سرعة طحن عجلة: | 2800r / دقيقة | اسم المنتج: | آلة طحن عالمية |
| قوة محرك تغذية المنضدة: | 0.75 كيلو واط | حجم المنضدة: | 200*400 مللي متر |
| سرعة المنضدة: | 0.1-3 مم/دقيقة | ||
| إبراز: | 0.75 كيلوواط آلة طحن عالمية,آلة طحن عالمية 1420r/min,صناعة الحاسب الآلي بدقة ثابتة,Universal Grinding Machine 1420r/min,Stable Precision CNC Grinding |
||

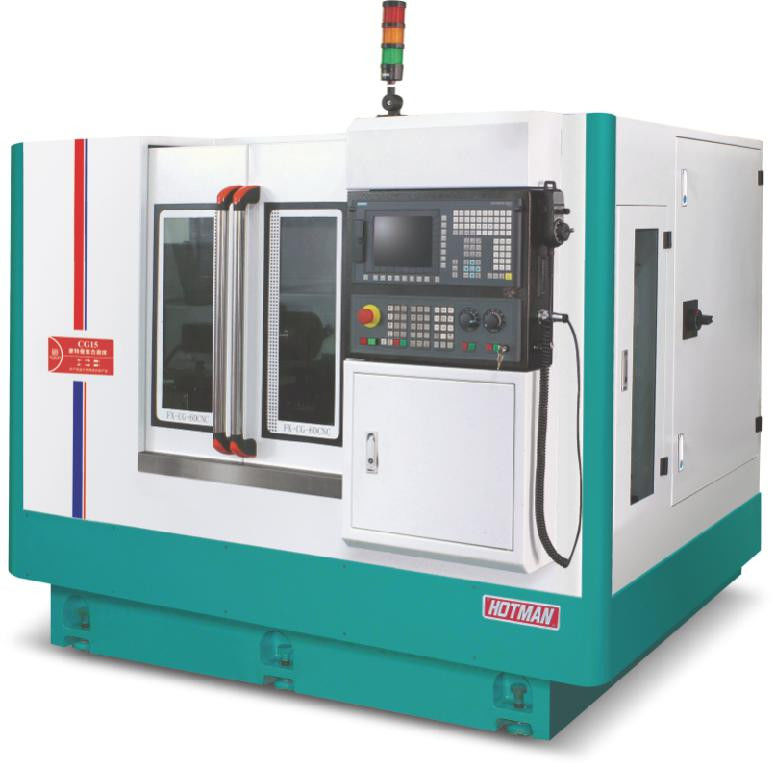

آلة طحن عالمية عالية الدقة CNC-CG15
أداة معالجة مكونات صغيرة:
هناك مجموعة متنوعة من طرق التشبيك:
● ثلاث فكّات مُشَدَّدة
●التشغيل النوعي
صناعة التطبيق:
●صناعة الدجاج
●صناعة المعدات
●غلاف القيادة، أجزاء المحركات البخارية
● غلاف عمود القيادة الهيدروليكية / النيوماتية
● أجزاء الغسيل
●أداة طبية
| (ب)مشروع | الوحدة | النموذج:CG15 | |
| قدرة المعالجة |
الحد الأقصى للقطر الخارجي للطحن |
ملم | Φ200 |
|
طحن في نطاق القطر الداخلي |
ملم | Φ6 Φ80 | |
| الحد الأقصى لطول قطعة العمل | ملم | 150 | |
|
أبعاد عجلة الطحن الدائرية الخارجية |
ملم | Φ405*Φ127*40 | |
|
سرعة الفولاذ للدراجة الداخلية للطحن |
rpm | 1050 ألف000 | |
| طلاء عجلات الطحن | ملم | النوع الآلي | |
| نظام التحكم العددي | تم تعيين | سيمنز 828 دي | |
|
مركز محور عجلة الطحن إلى ارتفاع الأرض |
ملم | 1035 | |
| إكس، واي، زي | محرك الخدمة | KW | 1.5 |
| سرعة محرك الخدمة في الغولف | rpm | 2000 | |
| زاوية دوران رأس العمل (يدوياً) | درجة | ± 15o | |
| إكس، واي، زي إمدادات سيرفو | KW | 1.5*3 | |
| سرعة إمداد X، Y، Z | rpm | 3000 | |
| وحدة تغذية الحد الأدنى | ملم | 0.001 | |
|
محور X ضربة تغذية رأس العمل |
ملم | 450 | |
| مسار تغذية المحورين Y و Z | ملم | 250 | |
|
غيرها |
محرك مضخة التبريد | KW | 0.37 |
| محرك زيت التشحيم | KW | 0.25*2 | |
|
حجم الجهاز (الطول * العرض * الارتفاع) |
ملم | 2355 × 2100 × 1800 | |
| وزن الجهاز | كيلوغرام | 4000 | |
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
