تفاصيل المنتج:
شروط الدفع والشحن:
|
| قطر عجلة الطحن: | 200-400 مم | قوة محرك تغذية عجلة الطحن: | 0.75-2.2 كيلو واط |
|---|---|---|---|
| سرعة تغذية عجلة الطحن: | 0.1-5 مم/دقيقة | طحن قوة محرك عجلة: | 7.5-15 كيلو واط |
| سرعة طحن عجلة: | 1450-2800 دورة في الدقيقة | Max. الأعلى. Grinding Height ارتفاع الطحن: | 200-400 مم |
| Max. الأعلى. Grinding Length طول الطحن: | 200-400 مم | الأعلى. عرض الطحن: | 200-400 مم |
| اسم المنتج: | ماكينة طحن داخلية | قوة محرك تغذية المنضدة: | 0.75-2.2 كيلو واط |
| سرعة تغذية المنضدة: | 0.1-5 مم/دقيقة | قوة محرك المنضدة: | 0.75-2.2 كيلو واط |
| حجم المنضدة: | 200-400 مم | سرعة المنضدة: | 0.1-3.5 دورة في الدقيقة |
| إبراز: | آلة طحن داخلية عملية,آلة طحن داخلية متعددة المشاهد,طاحونة داخلية عالية الدقة 15 كيلوواط,Internal Grinder Machine Multiscene,15KW High Precision Internal Grinder |
||

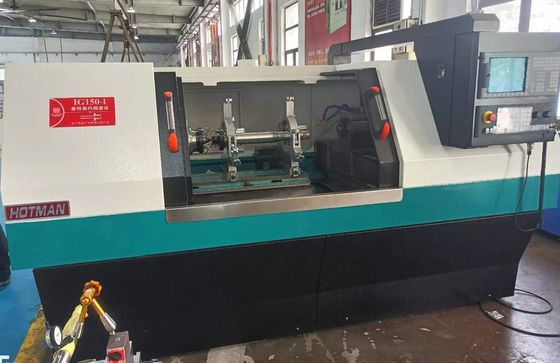

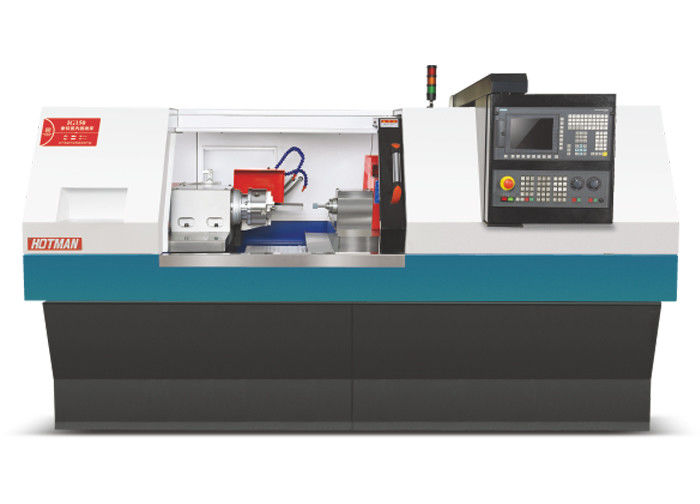

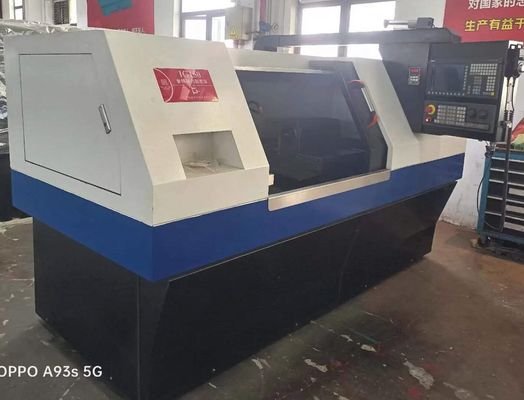

طاحونة CNC داخلية عالية الدقة IG-150
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
المواصفات التقنية:
| لا. | المشروع | الوحدة | النموذج: IG150 | |
| 1 |
المعالجة القدرة | نطاق الفتحة الداخلية للطحن | ملم | Φ6?? 150 |
| 2 | الحد الأقصى لعمق فتحة الطحن | ملم | 150 | |
| 3 | أقصى قطر للخط الخارجي للعمل | ملم | 220 | |
| 4 | قطر الدوران العلوي للآلة | ملم | 380 | |
| 5 | مواصفات شاك التثبيت | ملم | 7 "المركب اليدوي /6" الهيدروليكي | |
| 6 |
مشغل رأس العمل | زاوية الدوران لمقعد الرأس | درجة | 2 درجات قبل 15 درجة بعد |
| 7 | سرعة الفولاذ للرأس العامل | RPM | 50-1500 | |
| 8 | شكل هيكل الغزل | الغطاء/مؤخرة الوعاء | ||
| 9 | مواصفات ثقب فوهة الفوهة | MT-5 | ||
| 10 | وضع محرك العجلة | محرك الخدمة | ||
| 11 |
محور X (دوار قطعة العمل) | مسار التغذية في محور X | ملم | 410 |
| 12 | سرعة التغذية في محور X | ملم / دقيقة | 0.1-10 | |
| 13 | الحد الأدنى للدقة في محور X | ملم | 0.001 | |
| 14 | محور Z
طاولة العمل | محور Z ضربة التغذية | ملم | 400 |
| 15 | سرعة التغذية على محور Z | ملم / دقيقة | 0-10000 | |
| 16 | الحد الأدنى للدقة في محور Z | ملم | 0.001 | |
| 17 |
رأس عجلة الطحن
| الحد الأقصى لسرعة محور عجلة الطحن (المحور الميكانيكي) | rpm | 20000 |
| 18 | المذنب المحرك (اختياري) | KW | 3.5-12(S1) يمكن اختيارها | |
| 19 | سرعة عجلة الطحن | RPM | 12000 ~ 60000 قابل للاختيار | |
| 20 | محرك إمداد الخدمات في محور X | KW | 2.2 | |
| 21 | محرك إمداد الخدمات في المحور Z | KW | 2.2 | |
| 22 | محرك خدمة الرأس العامل | KW | 1.5 | |
| 23 | محرك مضخة التبريد | KW | 0.75 | |
| 24 | محرك زيت زيت التشحيم | KW | 0.25 | |
| 25 | غيرها | حجم آلة الجهاز (الطول * العرض * الارتفاع) | ملم | 2900*2020*1750 |
| 26 | وزن الجهاز | كيلوغرام | 3500 | |
