تفاصيل المنتج:
شروط الدفع والشحن:
|
| النوع: | آلة المطحنة الأسطوانية | حجم عجلة الطحن: | 200ملم |
|---|---|---|---|
| ثقب عجلة الطحن: | 32ملم | سرعة طحن عجلة: | 1400r / دقيقة |
| سرعة محور عجلة الطحن: | 2800r / دقيقة | الأعلى. قطر الطحن: | 200ملم |
| Max. الأعلى. Grinding Length طول الطحن: | 500 ملم | القوة: | 2.2 كيلو واط |
| السرعة: | 1400r / دقيقة | حجم الجدول: | 400 * 180 ملم |
| سرعة الجدول: | 3-25 م/دقيقة | السفر الجدول: | 500 ملم |
| الجهد: | 380 فولت | البعد: | 1400 * 1000 * 1600 ملم |
| الوزن: | 1200 كجم | ||
| إبراز: | 380 فولت طاحونة أسطوانية خارجية,2.2KW طاحونة أسطوانية خارجية,آلة طحن عالمية شبه أوتوماتيكية,2.2KW External Cylindrical Grinder,Semi Automatic Universal Grinder Machine |
||

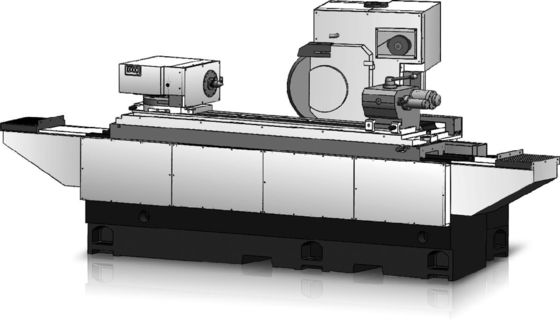

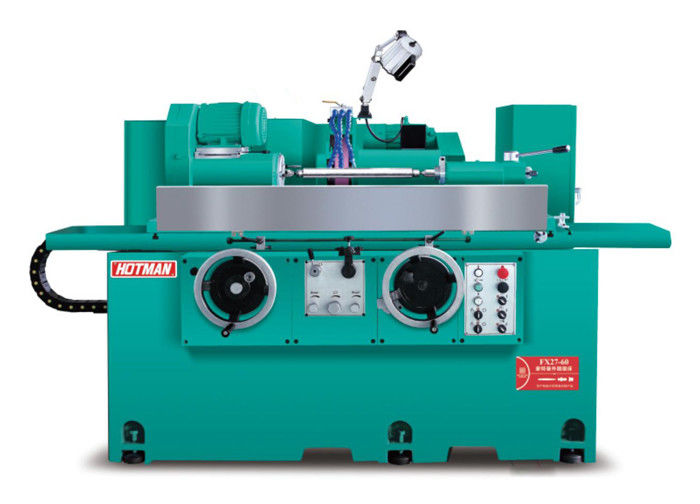

آلة طحن أسطوانية ذات دقة عالية شبه أوتوماتيكية طحن أسطواني تقليدي FX27-60
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30، والذي يتم معالجته الحرارية بشكل مصطنع ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات العالمية ذات الدرجة مرة معالجة التشنج.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بجهاز طحن الثقب الداخلي للاختيار ، سرعة محور الثقب الداخلي تصل إلى 20000 دورة في الدقيقة ، يمكن أن تحقق ضغط جيد لإكمال طحن الدائرة الخارجية والثقب الداخلي.جهاز التحكم العددي للقاعدة البصرية ذو المحورين اختياري، لتحقيق دقة 0.001mm تغذية.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5في حالة طحن قطعة العمل الخاصة، يمكن ضبط سرعة عجلة الطحن، تصل إلى 3500 دورة في الدقيقة و 60 متر في الثانية.التكوين القياسي للفولدة عجلة الطحن هو أربعة الخلفية والخلفية اثنين هيكل تحمليمكن أيضا اختيار الدقيق الديناميكية عالية والضغط الثابتة جوالة، والتي لديها خصائص دقة الدوران عالية، صلابة ديناميكية عالية، مقاومة الاهتزاز جيدة،كفاءة طحن عالية وجودة سطح طحن جيدة.
6تم تصميم أسطوانة زلقة من الفولاذ اللاصق المقاوم للصدأ المزروعة في جسم الحديد الزهر لحمل النواة العليا MT4. تم تصميم المقعد الخلفي ليكون جامداً وقويًا.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
المواصفات التقنية:
| نموذج ميكانيكي | FX27-60 | ||
|
قدرة المعالجة |
قطر وجه الدوارة |
ملم | 270 |
|
المسافة بين القلبين |
ملم | 600 | |
|
الوزن الأقصى للقطعة |
أعلى العمل (كيلوغرام) | 60 | |
| الرأس العامل (بالكيلوغرام) | 20 | ||
|
الحد الأقصى للسرعة الخطية |
م/س |
عجلة طحن عالية السرعة متاحة 65 |
|
|
رأس عجلة الطحن والإمدادات |
زاوية الدوران |
اليسار واليمين | ± 15 درجة |
|
حجم عجلة الطحن القياسية |
القطر الخارجي × العرض × القطر الداخلي ((ملم)) |
405*38 ((32-50) *127 | |
|
حجم عجلة خاص |
القطر الخارجي × العرض × القطر الداخلي ((ملم)) |
510*38 ((32-50) *127 | |
|
سرعة عمود عجلة الرمل |
(ر.ب.م) |
1650/1850/2100 |
|
|
مسافة السفر |
ملم | 250 | |
|
|
أسرع إلى الأمام و أسرع إلى مسافة آمنة |
40 | |
|
|
الغذاء لكل دورة |
20 | |
|
وحدة إعداد الحد الأدنى لمحور X |
0.005 | ||
| رأس العمل |
وضع تدوير الغزل |
في وقت واحد / التركيز |
|
|
|
حافة الرأس العاملة (درجة) |
30 درجة | |
|
رأس عجلة الطحن (درجة) |
90 درجة | ||
| سرعة الفولاذ | (ر.ب.م) |
10-500 تعديل قاطرة الحزام |
|
|
أزرق من أصبع |
MT | لا.4 | |
|
الفوهة من خلال الفتحة |
ملم | 25 | |
| مقعد الخلف |
مسافة التمدد التلقائية |
ملم | 32 |
|
أزرق من أصبع |
MT | لا.4 | |
|
طاولة العمل |
زاوية الدوران |
درجة | +9/-6 |
|
تغذية العجلات اليدوية |
الغذاء لكل دورة |
12.5 | |
|
سرعة التغذية التلقائية |
ملم | 50-4000 دقيقة | |
|
جهاز طحن ثقب داخلي (اختياري) |
سرعة الفولاذ | (ر.ب.م) | 20000 ((35,000-خاصة) |
| المحرك | KW ((HP) | 0.75 | |
|
المحرك |
عمود عجلة الرمل | KW ((HP) | 3.75 |
|
مشغل رأس العمل |
KW ((HP) | 0.75 | |
|
مضخة زيت دائمة للطاقة الهيدروليكية |
KW ((HP) | 0.75 | |
| مضخة الضغط | KW ((HP) | 0.37 | |
|
سعة الخزان |
صندوق زيت عمود عجلة الرمل (ضغط ثابت وديناميكي) |
(ل) | 120 |
|
|
(ل) | 60 | |
| خزان التسرب | (ل) | 80 | |
|
حجم التعبئة |
طول × عرض × ارتفاع |
ملم | 2900 × 2250 × 2100 |
| الوزن الصافي | كيلوغرام | 2500 | |
