تفاصيل المنتج:
شروط الدفع والشحن:
|
| النوع: | آلة المطحنة الأسطوانية | قطر عجلة الطحن: | 270 ملم |
|---|---|---|---|
| أقصى طول للطحن: | 600 ملم | أقصى قطر للطحن: | 200 ملم |
| طحن قوة محرك عجلة: | 1.5 كيلو واط | نظام التحكم: | سيمنز |
| طحن عجلة محرك الجهد: | 220 فولت/380 فولت | سرعة طحن عجلة: | 3000 دورة في الدقيقة |
| القوة: | 2.2 كيلو واط | قوة محرك الطاولة: | 0.75 كيلو واط |
| جدول محرك الجهد: | 380 فولت | سرعة الجدول: | 1-20 م/دقيقة |
| الجهد: | 380 فولت | الأبعاد: | 2800 × 2000 × 2000 ملم |
| الوزن: | 4000 كجم | ||
| إبراز: | آلة طحن أسطوانية للحوار البشري |
||

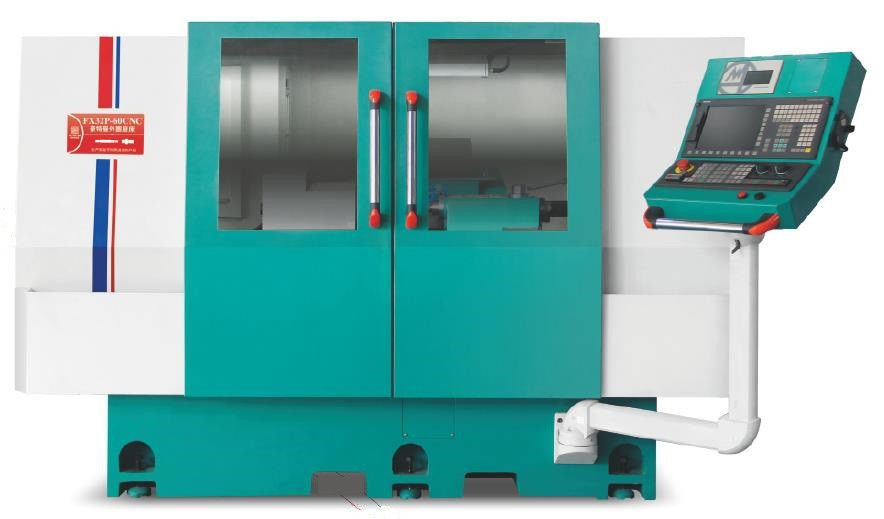

طاحونة أسطوانية مع الحوار البشري برنامج بسيط لمراقب CNC ، قوة طحن قوية
FX27-60CNC
المواصفات التقنية:
| المشروع | الوحدة | النموذج: FX32P-60CNC | |
|
قدرة المعالجة
|
الحد الأقصى للقطر الدوري للطاولة | ملم | 320 |
|
المسافة القصوى بين إبهامين |
ملم | 600 | |
| أقصى قطر للطحن | ملم | 320 | |
| الحد الأقصى للحمل بين القلبين الجبينيين | كجم ((ب) | 60 ((العمالة العليا) / 20 (العامل فقط) | |
| حجم عجلة الطحن (قطر × عرض × فتحة) | ملم | 455 × 38 ((32-50) × 127 | |
| سرعة عجلة الطحن | rpm | 1650 | |
| الحد الأقصى للسرعة الخطيّة للعجلة الطحن | م/س | 40 ((عجلة طحن عالية السرعة حتى 65) | |
| طلاء عجلات الطحن | ملم | النوع الآلي | |
|
رأس عجلة الطحن |
زاوية التغذية | درجة | 90 |
| ضربة تغذية | ملم | 250 | |
| محور X سرعة الحركة السريعة | م/دقيقة | 6 | |
| الحد الأدنى لتغذية المحور X | ملم | 0.001 | |
|
إطار الرأس |
سرعة الفولاذ | rpm | 50 إلى 500 |
| شكل الغزل | متزامن أو مركزي | ||
| مواصفات الإبهام | MT-4 | ||
|
مقعد الخلف |
المسافة التلسكوبية التلقائية | ملم | 40 |
| مواصفات الإبهام | MT-4 | ||
|
طاولة العمل |
المحور Z سرعة الحركة السريعة | م/دقيقة | 8 |
| الحد الأدنى لتغذية المحور z | ملم | 0.001 | |
| الحد الأقصى للسفر | ملم | 550 | |
| زاوية الدوران | درجة | + 6/-9 | |
|
المحرك |
محرك طواحين عجلة الطحن | KW | 3.75/55 |
| محرك تغذية محور X (سيرفو) | KW | 2.2 | |
| محرك التغذية على المحور Z (سيرفو) | KW | 2.2 | |
| محرك فولاذ الإطار الرئيسي | KW | 0.75 | |
| محرك مضخة التبريد | KW | 0.75 | |
| محرك زيت التشحيم | KW | 0.25*2 | |
| محرك مضخة النفط | KW | 0.75 | |
|
غيرها |
صافي وزن الجهاز | كيلوغرام | 3300 |
| إجمالي وزن الجهاز | كيلوغرام | 3500 | |
| حجم العبوة (الطول * العرض * الارتفاع) | ملم | 2800*2000*2000 |
|
وصف الجهاز:
1يتم صب جسد آلة طاحونة أسطوانية ومكوناتها بواسطة حديد الصب من الدرجة العالية من ميلهانا FC30 ، والذي يتم معالجته الحرارية بشكل طبيعي ثم معالجته بالشيخوخة الطبيعية.يتم معالجة المكونات من قبل ياسدا، MITSUI SEIKI، TOSHIBA، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. الحجم الدقيق يمكن أن يصل إلى مستوى الميكرون.
2يتم تزيين قوائم المفاتيح والحبال الدقيقة بشكل مستمر بواسطة نظام التشحيم التلقائي لضمان عمر خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3.منظومة وقيادة السيرفو دقة عالية، 80 بت عدد العلامة العائمة من دقة الحساب نانومتر، والقضاء على خطأ الحساب
4يتكون نظام تغذية الطحن من V ومسار مسطح مع قطع يدوي دقيق، نظام التشحيم التلقائي، المسمار الكروي الدقيق، الدقة العالية ومحرك الخدمة عالية الطاقة.لديها خصائص حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة خدمة طويلة للمسار.
5العمود الرئيسي للعجلة الطحن هو من الدقة العالية الديناميكية والضغط الساكن التي أدخلتها تايوان، هيكل الغطاء، صيانة سهلة، خالية من الاتصال مع المعدن إلى المعدن،وعمر الخدمة الدائم تقريبايحتوي محور عجلة الطحن على خصائص الصلبة العالية والدقة العالية. للطحن الخاص لقطع العمل ، يمكن ضبط سرعة عجلة الطحن لزيادة السرعة الخطية.
6تم تصميم مقعد الذيل من آلة طحن أسطوانية لتكون جامدة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في جسم الحديد المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7بعد التطوير الثانوي لمواجهة الإنسان والآلة، مع محرك سيرفو ذو أداء عال من سيمنز، بحيث يكون لنظام CNC للمعدات ونظام القيادة توافق أفضل،في نفس الوقت مع وظائف إصلاح الرمل التلقائي وتعويض التلقائيلضمان استقرار ودقة الغذاء والطحن.
الخصوصية:

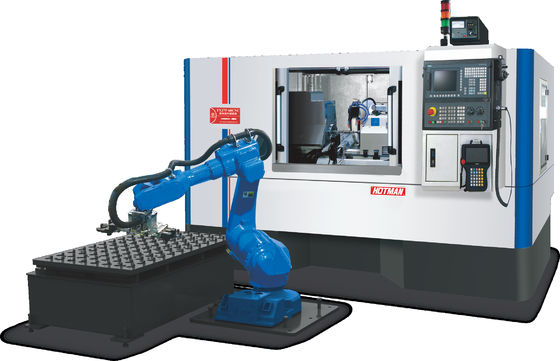

FX27P-60CNC دقة عالية مباشرة في آلة طحن أسطوانية (غطاء كامل، آلة واحدة معالجة تحميل وتفريغ تلقائي)
1قطر دوران السرير: Φ270mm، المسافة بين مركزين أعلى: 600mm.
2سرعة عجلة الطحن: 1650rpm، حجم عجلة الطحن (قطر × عرض × فتحة): Φ405 × 32 × Φ127mm
3تكوين جهاز القياس النشط لتحقيق التحكم الكامل في الحلقة المغلقة لمعالجة الطحن.
