تفاصيل المنتج:
شروط الدفع والشحن:
|
| الاسم: | آلة طحن عمودية عالية الدقة | عجلة جلخ: | φ200*φ20*80 ملم |
|---|---|---|---|
| محرك عجلة الطحن: | 3 كيلو واط | سرعة طحن عجلة: | 3000r / دقيقة |
| المواد: | الفولاذ | القوة: | 7.5كيلوواط |
| السرعة: | 1400r / دقيقة | Table Feeding Motor: | 1.5KW |
| سرعة تغذية الطاولة: | 0-3000 مم / دقيقة | Table Size: | 800*400mm |
| نظام التبريد: | تبريد المياه | الجهد: | 380 فولت |
| حجم الجهاز: | 3070*3045*4500ملم | الوزن الإجمالي: | 23000 كجم |
| إبراز: | آلة طحن عمودية للطحن متعدد القوالب,آلة طحن عمودية عالية الدقة,آلة طحن عمودية لـ cnc,High Precision Vertical Grinding Machine,CNC Vertical Grinding Machine |
||

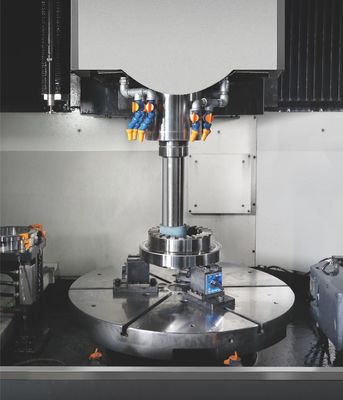

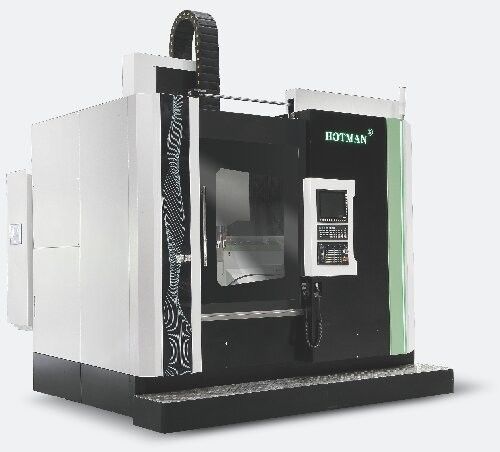

آلة طحن عمودية عالية الدقة، طاحونة عمودية CNC لغرض طحن العديد من القوالب
دقة التصنيع:
| مستديرة | 1.5μm |
| التجانس | 2.5μm |
| خشونة السطح | 0.1 ميكرومتر |
قدرة المعالجة:
| الحد الأقصى للقطر الخارجي للطحن | 860ملم |
| نطاق قطر طحن الدائري | Ø50~700ملم |
| الحد الأقصى لارتفاع الطحن | 600ملم |
| الحد الأقصى لحمل الطاولة |
800 كجم |
|
Z850 انظر تفاصيل الجهاز على P25 |
|
| الدقة | |
| مستديرة | 1.5μm |
| التركيز | 2.5μm |
| الخام السطحي | 0.1 ميكرومتر |
| قدرة المعالجة | |
| الحد الأقصى للقطر الخارجي للشفرة | 860ملم |
| قطر طحن داخلي | 50~700ملم |
| الحد الأقصى للطحن | 600ملم |
| الحد الأقصى.حمل العمل | 800 كجم |
| محور عجلة الطحن | |
| سرعة عجلة الطحن | 2000~9000دورة في الدقيقة |
| قطر عجلة الطحن | 40-305 ملم |
| إدارة فتحة الشفرة | HSK-A100 |
| العمل | |
| قطر طاولة العمل | 600ملم |
| سرعة المائدة | 5 ~ 200 دورة في الدقيقة |
| المقياس القياسي | |
| ساندارد غ غ غ غ غ غ غ غ غ غغغغغغغغغغ | 159.999mm ((227 |
| محور X | |
| 300+1400ملم | |
| محور Z | 600ملم |
| محور W | 650ملم |
| السرعة السريعة | 24 متر / دقيقة |
| القرار | 0.0001ملم |
| المحور B | 0/22.5 k a o |
| مخزون أدوات ATC | |
| كمية التخزين | ستة قطع |
| قطر عجلة الطحن القصوى | 305ملم |
| عجلة العجلة المبتسمة | 350ملم |
| أجهزة طلاء عجلات الطحن | |
| قلم الماس | فقط 3 |
| عجلة | 2800دورة في الدقيقة |
| قطر العجلة | 120ملم |
| أوتي | |
| الطاقة الكلية | 65 كيلوواط |
| الوزن الإجمالي | 23T |
وصف الجهاز:
1تم تطوير هذه الطاحونة بهدف تسوية قطعة العمل بسهولة عند طحن القطر الداخلي ووجه نهاية قطعة العمل الكبيرة وتحسين دقة الطحن.وقد قصر كثيرا وقت التحليل وتحقيق طحن عالية الدقة مثل الطولوعلاوة على ذلك، ويتم التحكم بها من قبل NC، والقطر الداخلي، والقطر الخارجي، ومعالجة وجه النهاية يمكن أن تكتمل في مصاصة واحدة، وتحقيق تكثيف العملية.
2. يتبنى نظام التحكم في أداة الآلة من جيل جديد من تايوان ، والذي يتحكم تلقائيًا في التغذية العمودية والأفقية لرأس الطحن على التوالي. بعد التطوير الثانوي ، يتم تحديد المعدات المستخدمة.واجهة تشغيل الحوار البشري الآلي بسيطة وسهلة الاستخداميتم تجهيز ناقل النقل بمسمار كرة من الدرجة C3 من تايوان PM I ، مع التحكم في الموقع المتكرر في 0.002mm ، والتوافق الجيد ، وتغذية الأدوات الدقيقة.المكتب يعمل بالهيدروليكية ومجهز بعجلة يدوية كهربائية يدوية لتحسين ضبط الأداة.
3نظام التبريد والترشيح: أثناء الطحن والطلاء على العجلات الطحن، يتم تبريد القطعة المستخدمة وغسل العجلة الطحن.يتم استخدام طريقة التصفية المفصلة المغناطيسية + طريقة تصفية الورقدقة التصفية تصل إلى 0.005 ملم. معدل تدفق المبرد هو 130 لتر / دقيقة، مما يضمن أن المبرد نظيف ويمكن إعادة تدويره.آلة التبريد المجهزة يمكن أن تضمن درجة حرارة ثابتة من سائل التبريد.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل محمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من سبيكة معدنية صلبة في جسم الحديد الزهري لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7تم تجهيز طاولة عجلة الطحن بوظيفة تحديد المواقع المزدوجة لفوهة عجلة الطحن بنحو 0 درجة و 22 درجة كنموذج قياسي.يمكن أن يستخدم محور عجلة طحن واحدة عجلة طحن مسطحة وعجلة طحن منحنية على التواليباستخدام عجلة طحن منحدر، يمكن تحقيق عالية الكفاءة معالجة وجه النهاية.
1"بمجرد التشغيل يمكن إكمال طحن الثقب الداخلي، الدائرة الخارجية، مخروط وجه نهاية الأجزاء
2مناسبة لمعالجة القرص / العمود القصير / الغطاء / الحلقة والأجزاء الأخرى

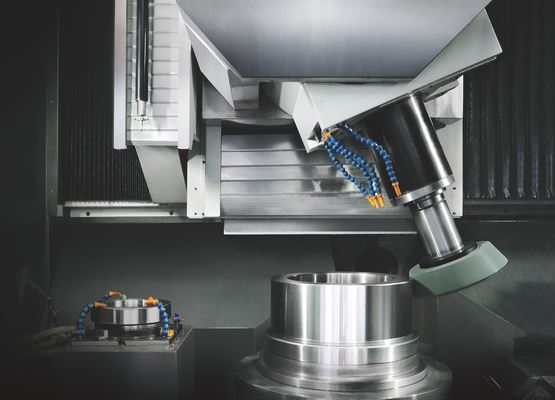

محور B برج تحديد المواقع مزدوج التروس:

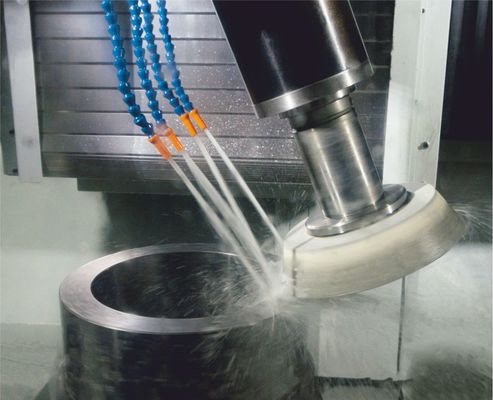

طحن القطر الداخلي / الخارجي مع وضع 0 ° ،22يمكن استخدام وضع 5 درجة لطحن القطر الخارجي والسطح النهائي بكفاءة.
ردود الفعل على مقياس الشبكة:
يتم تجهيز محور X و محور Z بتحكم التغذية الراجعة باستخدام حاكم الشبكة (محور Z هو خيار) لتحقيق معالجة عالية الدقة.
مكتبة عجلات الطحن للسيطرة الجوية:
يتم تجهيز ستة عجلات طحن من مواصفات وأشكال مختلفة وفقا لاحتياجات التصنيع.
الأشكال المعقدة، فإنه ليس من الضروري استبدال عجلة الطحن في كثير من الأحيان،والتي يمكن أن تدرك على الانترنت الملابس التلقائية وتعويض الحجم.
نظام إدارة الحرارة:
في المعالجة المتواصلة للمجموعات ، يمكنك التحكم في درجة حرارة قطعة العمل وجسم آلة الآلة ، لتحقيق معالجة أعلى دقة.
تستخدم على نطاق واسع:
أجزاء الآلات العاملة مثل غطاء الغولف، أجزاء الآلات الهندسية مثل آلة التشذيب، أجزاء الحد من الجهاز مثل آلة الكوكب (لإنتاج طاقة الرياح) ، أجزاء المحركات البحرية CAM
