تفاصيل المنتج:
شروط الدفع والشحن:
|
| العلامة التجارية: | Φ550mm | Type: | Crankshaft Grinding Machine |
|---|---|---|---|
| النموذج: | آلة طحن عمود الحدبات | أقصى قطر للطحن: | Φ550mm |
| ارتفاع المركز: | 210 ملم | Maximum diameter of rotation: | Φ400mm |
| Rotatable Angle range (manual): | ±15° | ||
| إبراز: | طاحونة محركات السيارات,طاحونة محرك الدراجات النارية,طاحونة عمود كرانك عالية الدقة,Motorcycle Engine Crankshaft Grinder,High Precision Crankshaft Grinder |
||
طاحونة عمود عجلة للدراجة النارية، محرك السيارات، عالية الدقة آلة طحن عمود عجلة CNC
| المعلم | القيمة |
|---|---|
| ارتفاع المركز | 210 ملم |
| النموذج | GP32 |
| أقصى قطر للطحن | Φ400mm |
| الحد الأقصى لقطر الدوران | Φ400mm |
| نطاق زاوية قابل للدوران (يدوياً) | ± 15 درجة |
| النوع | آلة طحن العمود الكركني |
| العلامة التجارية | (هوتمان) |
مفهوم التصميم لجسم الجهاز والمكونات الرئيسية
أثناء الطحن ، فإن أهم شيء هو الحفاظ على الدقة ، والتي تعتمد على أداء الاستقرار الحراري بدلاً من مكافحة الاهتزاز.الحديد الصلب نفسه لديه معامل منخفض جداً لتوسع الحرارةهناك الكثير من الحرارة أثناء الطحن، ويمكن أن يتم إجراؤها بالتساوي من خلال قاعدة الحديد الصلب، وبالتالي،يتم الحفاظ على الجهاز في حالة حرارية مستقرة.
جميع أجزاء الهيكل الرئيسية مصنوعة من الحديد أو الفولاذ المصبوب عالية الجودة، بما في ذلك رأس العجلات ورأس العمل ومخزون الذيل والدوامات وحاملات المحامل.الذي يضمن جسم الآلة مع المواد المستمرة ومشابهة، فضلا عن الاستقرار الحراري المستقر.
أي تغيير حراري سببية حدث في وقت قصير سيتم تعويضها من خلال قاعدة آلة الحديد الزهري، والتي هي أفضل من تلك المصنوعة من الصلب أو الجرانيت المصنوعة من قبل الإنسان.
وبالإضافة إلى ذلك، الهيكل الحديدي الصلب لديه صلابة عالية وأداء جيد امتصاص الاهتزاز، أفضل من الجرانيت المصنوعة من قبل الإنسان.
طاولة العمل هي قاطرة توجيه شكل V مسطحة مدعومة بالكامل ، والتي تتميز بقسوة جيدة وقدرة تحمل كبيرة.سطح القيادة السكك الحديدية هو مقشرة بالكامل يدويا إلى أعلى مستوى من الدقةيتحرك حلبة القيادة بسلاسة ، ويتم تغطية السطح بطلاء Turcite® ، والذي له وظيفة التشحيم الذاتي لتقليل معامل الاحتكاك ،القضاء على إمكانية الزحف بسرعة منخفضة، وتقليل ارتداء السكة الحديدية.
يتم استخدام محامل فائقة الدقة في طاولة العمل (محور Z) ، جنبا إلى جنب مع المسمار الكروي عالي الدقة والمحار من معيار THK الياباني.
يتم استخدام الدلائل الخطية في المحور الأفقي X، لضمان حركة خطية من الدقة العالية والمنخفضة
الاحتكاك
الدليل المنزلق من نوع الدوار لديه قدرة عالية جداً على الحمل.
محرك Sodick الخطي يمكن أن يزيل الاهتزاز أثناء التحرك على تبديل المغناطيس.
أقصى قوة دفع في وقت قصير: 1660-3060N.
هايدنهاين زيادة شبكة حاكم مع دقة مستوى النانو، يضمن دقة التغذية من محور X، للحد من خطأ التداخل.
يتم استخدام محمل هيدروستاتيكي ديناميكي مثالي في محور عجلة الطحن ، مع نظام تبريد زيت متكامل ، للتأكد من أن رأس عجلة الطحن يعمل دائمًا في حالة حرارية مستقرة.
يتم تشغيل عجلة الطحن بواسطة محرك قوي ، وقطرها يصل إلى φ510mm. هذه تزيد من كفاءة الطحن.
هناك خروقات عميقة وخروقات ضحلة داخل الوعاء الهيدروستاتيكي الديناميكي. عند بدء تشغيل ، يتم إنشاء فيلم زيت من النوع الشوكي بسبب الخطوة بين الخروق العميق والخروق الضحلة ،مع مزيج من القوة الهيدروستاتيكية والقوة الهيدرو ديناميكية، مما يؤدي إلى زيادة قدرة الحمل بشكل كبير.
هناك العديد من تجاويف الزيت موزعة بالتساوي داخل محمل الهيدروستاتيكي الديناميكي. وهذا لا يضمن فقط دقة الغزل الدوار،ولكن أيضا زيادة صلابة الغزل لمقاومة التشوه.
يتم تزيين المحامل الهيدروستاتيكي الديناميكي بواسطة نظام إمدادات زيت خارجي ، وتظهر طبقة زيت عالية الضغط بين السطح الداخلي للمحامل والسطح الخارجي للدوار ،والذي يجعل الفوهة دائما في بيئة سائل هيدرو، والاحتكاك مع السائل فقط، دون اتصال مع المعدن إلى المعدن. وهذا لا يقلل فقط من معامل الاحتكاك، ولكن أيضا يزيد من سرعة الدوران من المغزل.
يمكن للزيت الموجود داخل الغزل أن يخفف الاهتزاز بالإضافة إلى مقاومة الخطأ ، مما يحافظ على الدقة الدورية العالية جداً ، واستقرار الدوران ، ومدة الخدمة الطويلة.

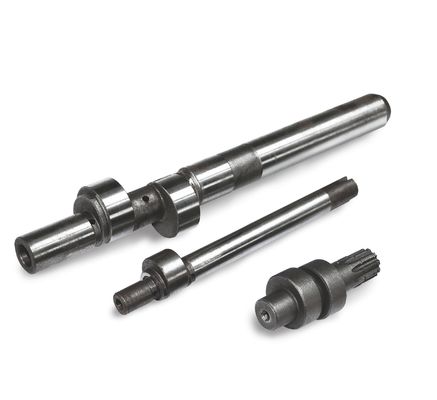

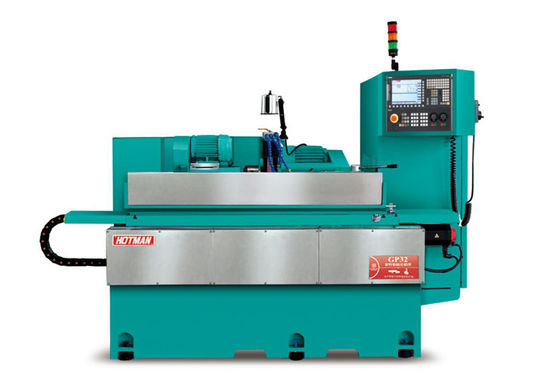

هوتمان GP32 محرك طحن الشعب العكسي مثالية لطحن الشعب العكسي والشعب العكسي. لديها أقصى قطر الدوران من Φ400mm وارتفاع مركز 210mm،مع نطاق زاوية قابل للدوران من ± 15 °تم تصنيع هذه الآلة الدرجة المهنية مع الجودة والمتانة في الاعتبار، وتوفير أداء موثوق به وكفاءة لفترات طويلة من الزمن.مع عجلة طحن عالية الدقة ومحرك قوي، انها قادرة على طحن عمود الكركن و عمود الكام إلى المواصفات الدقيقة. هذه الآلة مثالية لورش السيارات،وبالنسبة لأولئك الذين يرغبون في التأكد من أن عمودهم المتحرك و عمود العجلات هو من أعلى جودةوبالإضافة إلى ذلك، فمن السهل الحفاظ على وتشغيلها، مما يجعلها خيار رائع لأولئك الذين يحتاجون إلى آلة طحن موثوقة وفعالة.
نحن نقدم الدعم التقني والخدمة لآلة طحن الشعب العكسي لضمان أن الجهاز يعمل بسلاسة وكفاءة.فريقنا من الفنيين ذوي الخبرة متاح على مدار 24 ساعة في اليوم لتوفير خدمات تسوية المشاكل والإصلاح السريعة والفعالة.
كما نقدم خدمات صيانة شاملة لضمان الصيانة والخدمة الصحيحة للآلة. وهذا يشمل الفحوصات الدورية وتغيير الزيت وخدمات التشحيم.فريقنا سوف يوفر أيضا المشورة حول كيفية تحسين الكفاءة والأداء.
فريق خدمة العملاء لدينا متاح للمساعدة في أي استفسارات أو أسئلة قد تكون لديك حول آلة طحن الشعب المتحركة.نحن ملتزمون بتقديم خدمة عالية الجودة ونحن دائما متاحون للإجابة على أي أسئلة قد يكون لديك.
التعبئة والشحن لآلات طحن العمود المتحرك:
سيتم تعبئة آلة طحن العمود المتحرك بأمان في صندوق خشبي مخصص ، مما يضمن سلامة آلة الطحن أثناء النقل.سيتم ربط الصندوق وإغلاقه بحذر خاصسيتم أخذ رعاية خاصة لضمان عدم تلف الجهاز أثناء النقل.
سيتم شحن آلة طحن العمود المتحرك من قبل شركات النقل الموثوق بها، وضمان تسليمها في الوقت المناسب.سيتم تتبع الشحنة ومراقبتها حتى يتم تسليمها بأمان إلى وجهتها.
