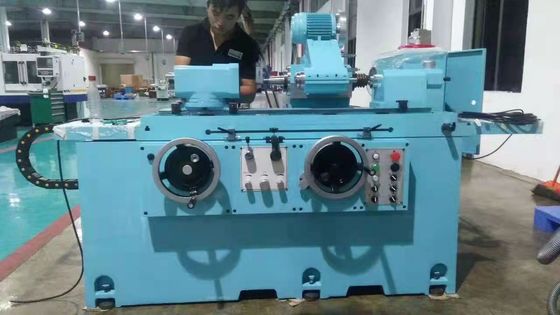

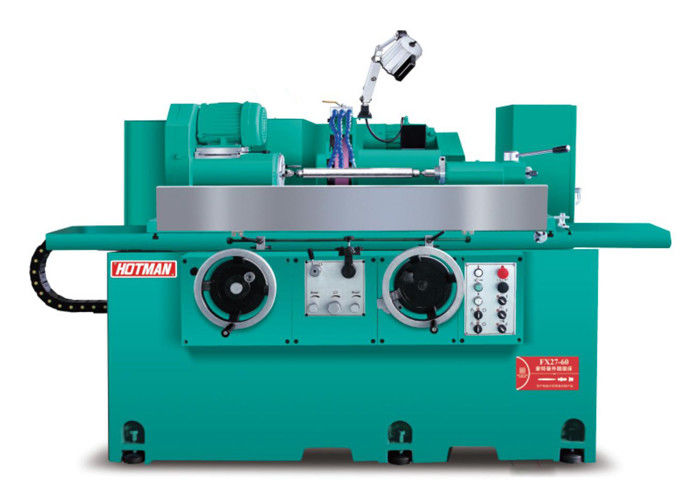

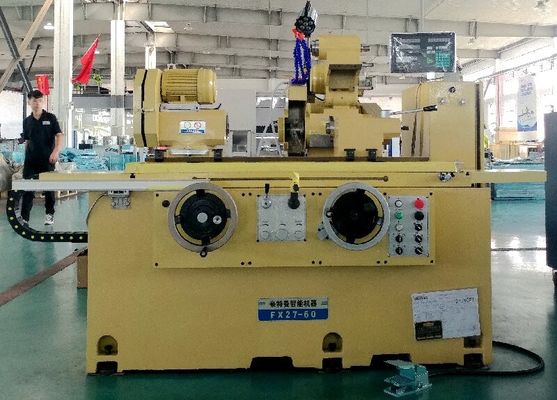

آلة طحن أسطوانية يدوية لأجزاء عمل متعددة، طاحونة أسطوانية اقتصادية

آلة طحن أسطوانية+جهاز طحن ثقب داخلي:

وصف الجهاز:

يتم صب الجسم والمكونات بواسطة حديد ميلانا الصلب من الدرجة العالية FC30. يتم معالجة المكونات بواسطة YASDA و MITSUI SEIKI و TOSHIBA و ELB وغيرها من المعدات ذات المستوى العالمي مرة واحدة معالجة التشنج.الحجم الدقيق يمكن أن يصل إلى مستوى الميكرون، لضمان المعدات عالية الدقة المكونات الأساسية.

يستخدم محور عجلة الطحن محامل FAG عالية الدقة ، أول أربعة وثاني بنية غلافين ، دون تزيين منفصل ، صيانة بسيطة ، خالية من اتصال المعدن بالمعدن ،ويمكن أن يحصل على حياة الخدمة الدائمة تقريبايحتوي محور عجلة الطحن على خصائص الصلابة العالية والدقة العالية. للطحن الخاص لقطع العمل ، يمكن ضبط سرعة عجلة الطحن لزيادة السرعة الخطية

يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويًا ، مع نظام تزيين تلقائي ومسمار كرة طحن دقيق C3 ،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.

يتم تزيين قوائم إرشاد الآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان مدة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.

مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، وتطوير ثانوي، عمل الحوار الإنسانية الآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.

التكوين القياسي لفوهة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والفوهة الضغط الساكن،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.

تم تصميم المقعد الخلفي لتكون جامدة وقوية على حد سواء. تم تصميم أسطوانة زلقة من سبائك الفولاذ المقاوم المزروعة في جسم الحديد الزهري لحمل النواة العليا من MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.

خيوط خاصة للمسمار الرئيسي/الشراب عملية طحن طحن المفرشة

يتم تجهيز الفولاذ بمصممة عالية الدقة لتعليق الموقف ، والتحكم الكامل في الحلقة المغلقة. التجميع البسيط ، سلسلة نقل قصيرة ، الهيكل المدمج ، الدقة والثبات الجيدين.

مجهزة بمعدل عجلة طحن CNC ، تم إدخالها بواسطة محورين CNC W و V ، يتم تنفيذ تحديد دقة عالية للعجلة الطحن بواسطة عجلة قرص الماس مدفوعة بمحرك الخدمة.

الحركة الخطيّة للقطعة تعمل بواسطة محرك خطيّ ومجهّز بمحكم شبكة عالية الدقة.

إكسسوار خاص للطحن الداخلي
