تفاصيل المنتج:
شروط الدفع والشحن:
|
| قطر الطحن الداخلي: | 6-200 ملم | الحد الأقصى لعمق الطحن: | 170 ملم |
|---|---|---|---|
| محرك عجلة الطحن: | 7.5كيلوواط | سرعة طحن عجلة: | 3000 دورة في الدقيقة |
| Max. الأعلى. Grinding Depth عمق الطحن: | 200ملم | سفر الطحن: | 500 ملم |
| Max. الأعلى. workpiece weight وزن الشغل: | 100 كجم | النموذج: | ماكينة طحن داخلية |
| الوزن الصافي: | 1500 كجم | الابعاد الكلية: | 1900*1400*1700 ملم |
| إمدادات الطاقة: | 380 فولت/50 هرتز | محرك الطاولة: | 1.5 كيلو واط |
| سرعة الجدول: | 0.1-3 م / دقيقة | زاوية دوارة الطاولة: | ± 45 درجة |
| السفر الجدول: | 400ملم | ||
| إبراز: | 200 ملم قطر داخلي CNC طاحونة داخلية,طاحونة داخلية قطرها 200 مم,طاحونة CNC الداخلية عمق 200 مم,200mm Inner Diameter Internal Grinder,CNC Internal Grinder 200mm Depth |
||

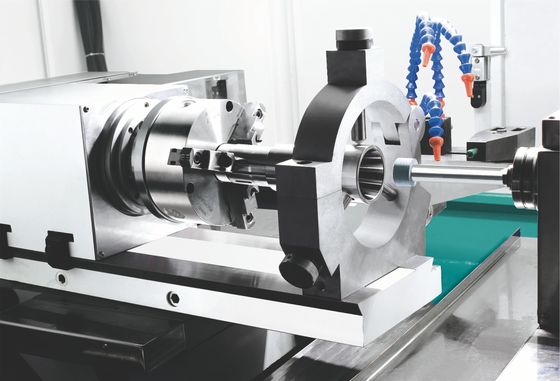

آلة الطحن الداخلية هي تكنولوجيا متقدمة للغاية مصممة لإجراء عمليات طحن داخلية دقيقة.ومحرك تغذية عجلة طحن بدقة 0.005mm ، قادر على طحن قطع العمل تتراوح حجمها من 50 إلى 200 مم. يمكن ضبط سرعة محرك تغذية عجلة الطحن من 50 إلى 1000 دورة في الدقيقة ، مما يضمن نتائج طحن دقيقة ودقيقة.آلة الطحن الداخلية هي الخيار المثالي لأي احتياجات الطحن الداخلية، مع تكنولوجيا طاحونة داخلية متقدمة، وتجميع دقيق للطاحونة الداخلية، وآلة طحن داخلية موثوقة للغاية.
يتم تصنيع جسم الجهاز والمكونات الرئيسية من الحديد الصلب من الدرجة العالية FC-30 ، الذي تم معالجته الحرارية بشكل طبيعي ثم خضع لعلاج الشيخوخة الطبيعي.يتم معالجة الجسم والمكونات باستخدام YASDA، MITSUI SEIKI، TOSHIBA، ELB وغيرها من المعدات عالمية المستوى لمعالجة التشنج مرة واحدة، وأبعاد الدقة يمكن أن تصل إلى مستوى الميكرون.أسطح الاتصال وأسطح القيادة تتبنى تقنية الطحن والكشط اليدوي لضمان دقة واستقرار الآلة على المدى الطويل.
نظام التشحيم المركزي التلقائي يزيل المبادئ الخطيّة للآلة والمسامير الكروية بشكل مستمر، مما يضمن حياة خدمة أطول ودقة عالية.يتم فصل نظام التبريد مع جسم الآلة، الذي يزيل الاهتزاز ويساعد الإشعاع الحراري.

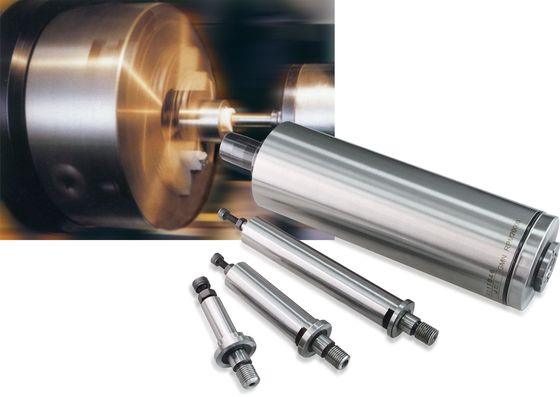

يتبنى محور عجلة الطحن محور كهربائي مع خصائص السرعة العالية والدقة العالية والصلابة العالية والاهتزاز المنخفض والضوضاء المنخفضة وارتفاع درجة الحرارة المنخفضة.يتم تبريد نظام القيادة بواسطة نظام تبريد المياه لضمان أن يعمل رأس عجلة الطحن دائمًا في حالة مستقرة حراريًا، مما يجعل عجلة الطحن أكثر استقرارًا ، ويتضاعف كفاءة العمل. وفقًا لاحتياجات المعالجة ، يتم اختيار المواسير الكهربائية ذات سرعات مختلفة من 24000-60000rpm ؛لأجزاء العمل ذات الدوائر الداخلية العميقة، يمكن تخصيص محور متكامل لتحقيق طحن دقيق.
يتبنى نظام سي إن سي الالماني سيمنز وقد خضع لمزيد من التطوير. لديه واجهة تشغيل حوار الإنسان والآلة سهلة الاستخدام ومجهزة بمحركات سيرفو عالية الأداء من سيمنز,مما يجعل نظام CNC للمعدات ونظام النقل متوافقين بشكل أفضل. كما أنه يحتوي على وظيفة الرمل التلقائي و وظيفة التنقل التلقائي،الذي يضمن استقرار ودقة الغذاء والطحن.
| المشروع | المعلم |
| قدرة المعالجة | |
|
نطاق فتحة الطحن |
Φ6~φ200ملم |
|
الحد الأقصى لعمق الطحن |
170ملم |
|
الحد الأقصى للقطر الخارجي للقطعة |
220ملم |
| قطر الطحن | 400ملم |
|
مواصفات شاك التثبيت |
6 "الهيدروليك شوك/شوك يدوي |
|
زاوية دوران صندوق الرأس |
درجة قبل و 20 درجة بعد |
| معايير محور عجلة الطحن | |
|
قوة محور طحن الثقب الداخلي |
7.5 كيلوواط |
| سرعة خطية للدراجة الطحن | 20~30m/s |
|
معايير مشغل إطار الرأس |
|
| سرعة الفولاذ | 50-1500 دورة في الدقيقة |
| شكل الغزل |
هيكل الغطاء ذو الفولاذ |
| مواصفات فتحة مخروط | MT-5 |
| وضع محرك العجلة | محرك الخدمة |
| محور X (دوار قطعة العمل) | |
| مسار التغذية في محور X | 410 ملم |
| محور X سرعة الحركة السريعة | 0.1~10 ملم/دقيقة |
|
الحد الأدنى للدقة في محور X |
0.001 |
| قوة محرك الخدمة في محور X | 2.2 كيلوواط |
| المحور Z (مقر العمل) | |
|
محور Z محور سرعة الحركة السريعة |
0.1~10 ملم/دقيقة |
|
الحد الأدنى للدقة في محور Z |
0.001ملم |
|
الحد الأقصى للسير على محور Z |
410 ملم |
|
قوة محرك الخدمة على المحور Z |
2.2 كيلوواط |

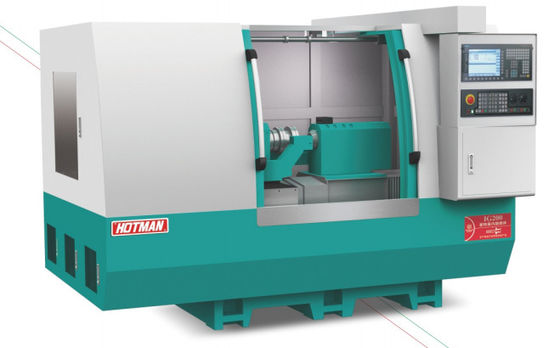

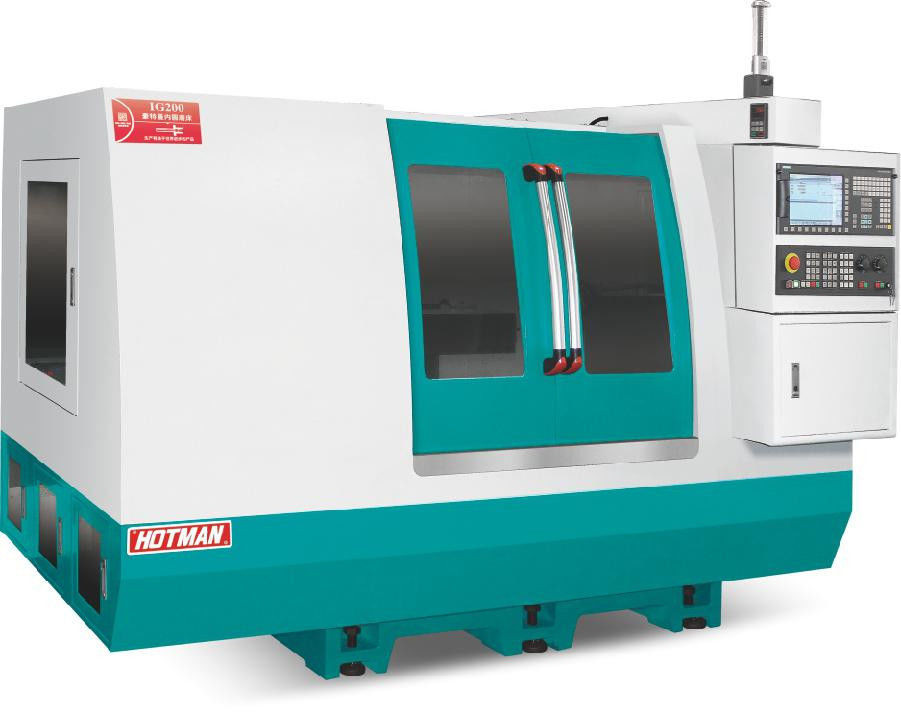

آلة طحن داخلية HOTMAN IG200: آلة طحن داخلية HOTMAN IG200 هي آلة موثوقة وكفؤة للطحن الدقيق للأسطح الداخلية.75KW قوة محرك تغذية عجلة الطحن يضمن عملية طحن قوية ودقيقة، مع تكرارية 0.001mm. الآلة قادرة على طحن قطع العمل التي تتراوح حجمها من 50-200mm ، مع سرعة الطاولة من 0.1-3m / min. دقة محرك تغذية عجلة الطحن هي 0.005mm ،مما يجعلها مثالية لعمليات طحن داخلية عالية الدقةهذه آلة الطحن الداخلية هي الخيار المثالي لأي تطبيق يتطلب طحن دقيق ودقيق للأسطح الداخلية.
دعم تقني وخدمة آلة طحن داخلية
في شركة XYZ، نحن نفهم الحاجة إلى دعم تقني و خدمة موثوقة لجميع منتجاتنا، بما في ذلك آلة الطحن الداخلية.لدينا فريق من الفنيين ذوي الخبرة الذين يتوفرون لتوفير الدعم على الموقع والهاتف لعملائنافنيونا على دراية في تشغيل وصيانة آلة الطحن الداخلية، ويمكنهم تشخيص وحل بسرعة أي مشاكل قد تنشأ.
بالإضافة إلى ذلك، نحن نقدم خدمات صيانة منتظمة لآلات الطحن الداخلية، والتي تشمل فحص واستبدال الأجزاء المتآكلة، وتشحيم الأجزاء المتحركة، وتعديل إعدادات الآلة.فنيونا يمكن أن تقدم أيضا توصيات حول كيفية تحسين أداء الآلة وكيفية تمديد عمرها.
لأي أسئلة أو مخاوف حول آلة الطحن الداخلية الخاصة بنا أو دعمها التقني وخدمتها، يرجى الشعور بالحرية في الاتصال بنا. نحن دائما سعداء للمساعدة.
