تفاصيل المنتج:
شروط الدفع والشحن:
|
| زاوية دوارة لرأس الطحن: | 360 درجة | طريقة الطحن: | طحن سطح |
|---|---|---|---|
| حجم عجلة الطحن: | 200ملم | سرعة طحن عجلة: | 3000 دورة في الدقيقة |
| قوة المحرك: | 2.2 كيلو واط | الابعاد الكلية: | 1200 مم × 1000 مم × 1800 مم |
| اسم المنتج: | آلة طحن أسطوانية عالمية داخلية وخارجية | تغذية الجدول: | 0.1-3.0 مم/دقيقة |
| حجم الجدول: | 400 مم × 200 مم | السفر الجدول: | 400 مم × 200 مم |
| تغذية عمودية: | 0.1-3.0 مم/دقيقة | السفر العمودي: | 300 ملم |
| طاقة كهربائية شغالة: | 380 فولت | الوزن: | 1000 كجم |
| إبراز: | آلة طحن مركبة متعددة الوظائف عالمية,آلة طحن المركب ID OD Grinder,آلة طحن متعددة الوظائف للمركبات,ID OD Grinder Compound Grinding Machine,Multifunctional Compound Grinding Machine |
||

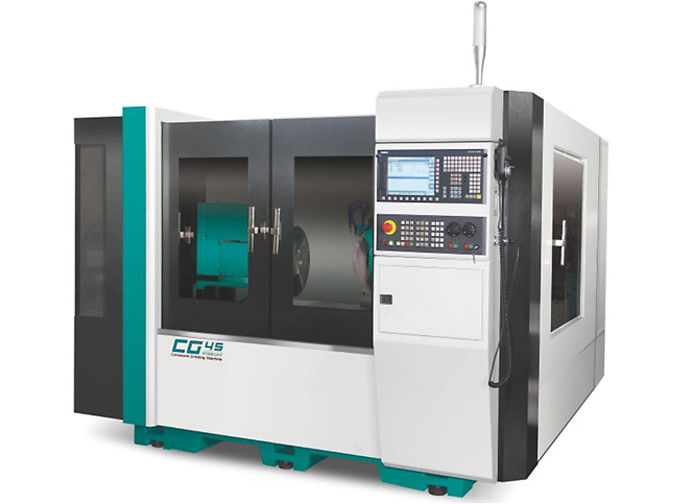

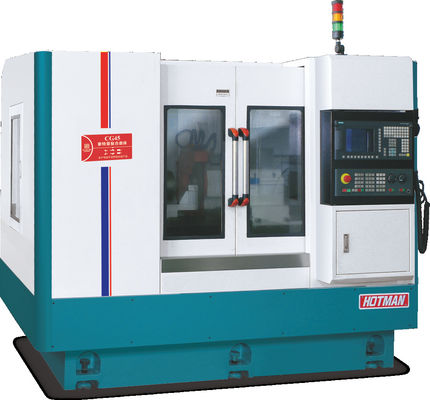

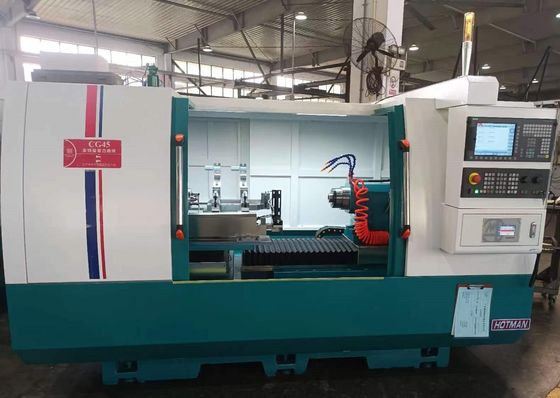

ID OD طاحونة عالمية متعددة الوظائف للطاحونة المركبة CG45
مسار الغزل الداخلي للطاحونة: 0 ~ 470mm
مسار الغزل في عجلة الطحن الأسطوانية: 0 ~ 365mm
الخصائص الشاملة
(1) يمكن أن تحقق من التشغيل، وإكمال الدائرة الداخلية، مخروط الداخلية، الدائرة الخارجية، مخروط الخارجي، وجه نهاية المركب طحن متكامل.
(2) توفير حلول طحن معقدة عالية الدقة مناسبة لمعالجة قطع العمل الصغيرة والمتوسطة الحجم.
(3).
يمكن تركيب نظام تغذية واستقبال تلقائي لتلبية احتياجات الإنتاج الضخم الصناعي.
(4) يمكن الجمع بين وحدة طحن الدائرة الخارجية / الدائرة الداخلية بمرونة وفقًا للطلب للتكيف مع أشكال وعمليات طحن مختلفة.
(5).نظام التحكم سهل التعلم وسهل الاستخدام. يمكن برمجة طحن القطعة العاملة وترتيب عجلة الطحن بسرعة على أداة الآلة. ويمكن تثبيت جهاز القياس عبر الإنترنت.
وصف الجهاز:
تم صب الجسم والمكونات بواسطة حديد ميلهانا المعدل عالية الجودة FC30، الذي يتم معالجته الحرارية بشكل مصطنع ومن ثم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
يتم تزيين قوائم إرشاد الآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان مدة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
مجهزة بنظام الطحن الآلي CNC، والتنمية الثانوية، والإنسان والآلة الحوار حماقة تشغيل، مع العديد من المعدات الاختيارية للاختيار من بينها، بما في ذلك جهاز طحن الثقب الداخلي،جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية تلقائي، الخ
يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويًا ، مع نظام تزيين تلقائي ومسمار كرة طحن دقيق C3 ،والتي يمكنها تحقيق حركة سلسة، دقة تحديد المواقع ممتازة وعمر مسار طويل.
تم تصميم المقعد الخلفي لتكون جامدة وقوية على حد سواء. تم تصميم أسطوانة زلقة من سبائك الفولاذ المقاوم المزروعة في جسم الحديد الزهري لحمل النواة العليا من MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
نظام التحكم العددي كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
المواصفات التقنية:
| المشروع | الوحدة | النموذج: CG-45 | |
|
قدرة المعالجة
|
الحد الأقصى للقطر الخارجي للطحن | ملم | 400 |
|
الحد الأقصى لطول الطحن الخارجي |
ملم | 200 | |
| أقصى قطر طحن خارجي | ملم | 200 | |
| أقصى طول للطحن الداخلي | ملم | 260 | |
| الحد الأقصى للحمل بين القلبين الجبينيين | كجم ((ب) | 60 ((العمالة العليا) / 20 (العامل فقط) | |
| حجم عجلة الطحن (قطر × عرض × فتحة) | ملم | 455 × 38 ((32-50) × 127 | |
| سرعة عجلة الطحن | rpm | 1650 | |
| الحد الأقصى للسرعة الخطيّة للعجلة الطحن | م/س | 40 ((عجلة طحن عالية السرعة حتى 65) | |
| طلاء عجلات الطحن | ملم | النوع الآلي | |
|
رأس عجلة الطحن |
زاوية التغذية | درجة | 90 |
| ضربة تغذية | ملم | 250 | |
| محور X سرعة الحركة السريعة | م/دقيقة | 6 | |
| الحد الأدنى لتغذية المحور X | ملم | 0.001 | |
|
إطار الرأس |
سرعة الفولاذ | rpm | 50 إلى 500 |
| شكل الغزل | متزامن أو مركزي | ||
| مواصفات الإبهام | MT-4 | ||
|
مقعد الخلف |
المسافة التلسكوبية التلقائية | ملم | 40 |
| مواصفات الإبهام | MT-4 | ||
|
طاولة العمل |
المحور Z سرعة الحركة السريعة | م/دقيقة | 8 |
| الحد الأدنى لتغذية المحور z | ملم | 0.001 | |
| الحد الأقصى للسفر | ملم | 550 | |
| زاوية الدوران | درجة | + 6/-9 | |
|
المحرك |
محرك طواحين عجلة الطحن | KW | 3.75/55 |
| محرك تغذية محور X (سيرفو) | KW | 2.2 | |
| محرك التغذية على المحور Z (سيرفو) | KW | 2.2 | |
| محرك فولاذ الإطار الرئيسي | KW | 0.75 | |
| محرك مضخة التبريد | KW | 0.75 | |
| محرك زيت التشحيم | KW | 0.25*2 | |
| محرك مضخة النفط | KW | 0.75 | |
|
غيرها |
صافي وزن الجهاز | كيلوغرام | 3300 |
| إجمالي وزن الجهاز | كيلوغرام | 3500 | |
| حجم العبوة (الطول * العرض * الارتفاع) | ملم | 2800*2000*2000 | |
