تفاصيل المنتج:
شروط الدفع والشحن:
|
| سعة خزان سائل التبريد: | 100 لتر | قطر عجلة الطحن: | 200-400 مم |
|---|---|---|---|
| طحن قوة محرك عجلة: | 7.5 كيلو واط | سرعة طحن عجلة: | 1400r / دقيقة |
| الوزن الإجمالي: | 3500 كجم | أقصى ارتفاع للطحن: | 500 ملم |
| أقصى وزن للحمل: | 500 كجم | الوزن الصافي: | 3000 كجم |
| البعد الشامل: | 2180x1850x2400 ملم | اسم المنتج: | آلة الطحن العمودية |
| حجم الجدول: | 400×1000ملم | سرعة الجدول: | 0-3 م / دقيقة |
| زاوية دوارة الطاولة: | -5°~+20° | قوة محرك المغزل الشغل: | 2.2 كيلو واط |
| سرعة المغزل الشغل: | 50-400r/دقيقة | ||
| إبراز: | 7.5KW CNC طاحونة عمودية,طاحونة CNC عمودية مضادة للفراء,معدات طحن CNC الصناعية,CNC Vertical Grinder Antiwear,Industrial CNC Grinding Equipment |
||

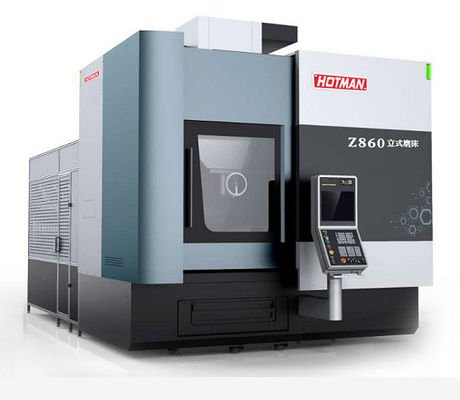

آلة طحن عمودي Z860 ضمان الجودة:
1بعد قبول الجهاز النهائي، فترة ضمان الجودة هي 12 شهرا للجهاز بأكمله،وتخضع فترة الضمان للأجزاء المشتراة للآلة لفترة الضمان الخاصة بصانع الأجزاء المشتراة، والتي لا تقل عن 12 شهراً.
2عند استلام متطلبات الخدمة من الطرف أ، يجب على الطرف ب إرسال موظفيه إلى موقع العميل في غضون 24 ساعة لمعرفة السبب،وفي غضون 48 ساعة لمعرفة السبب وتنفيذ الإجراءات المضادة.
3يجب على الطرف ب توفير خدمة تقنية مجانية وصيانة لجميع الأخطاء (باستثناء العوامل البشرية وعدم المسؤولية) خلال فترة الضمان.يجب على الطرف ب استبدال الأجزاء المقابلة على الفور.
وصف الجهاز:

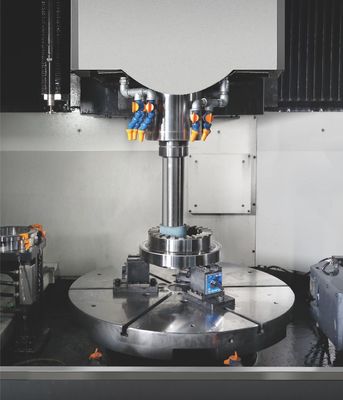

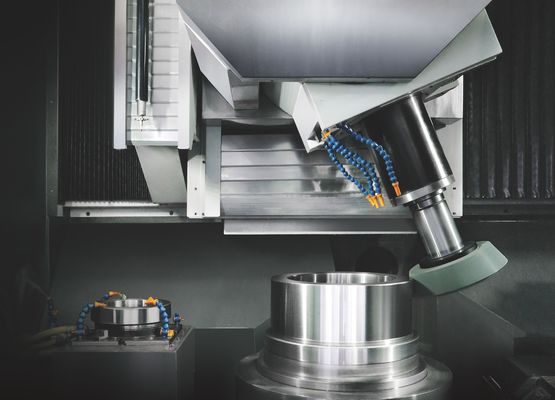

الجهاز هو هيكل البوابة، تتكون من أعمدة مزدوجة، والعوارض والسرير لتشكيل هيكل إطار صلب مغلق.ويتم تثبيت رأس طحن عمودي على التوالي على لوحة السحب العرضي.
يتم تثبيت محطم الماس في نهاية واحدة من الطاولة ويستخدم لتقطيع السطح الجانبي والسطح السفلي على التوالي.
يتم التحكم في آلة الأدوات بواسطة نظام سيمنز الألماني أو نظام FANUC الياباني الذي يتحكم تلقائيًا في التغذية العمودية والعرضية لرأس الطحن ، والحركة الهيدروليكية لمكتب العمل ،والعجلة اليدوية الكهربائية.
نظام تصفية التبريد: أثناء الطحن وترتيب العجلة الطحن ، يتم تبريد القطعة ويتم غسل العجلة الطحن.مرشح الورق والترسب الطبيعي 3 تصفية.
معدل تدفق المبرد هو 600 لتر
مجهزة بنظام التشحيم المركزي الكمي التلقائي ، تزيين قاطرة الدليل والمسمار من كل عمود تغذية ، مع وضع التشحيم التلقائي.
أداة الماكينة مغلقة بالكامل (منطقة العمل والنصف الخلفي من أداة الماكينة مغلقة بالكامل، وضعية العمل الأمامية وموقف التحميل)سهلة التنظيف والصيانة.
معايير الجهاز:
| لا | الدخول | المعلم | معلّم |
| دقة التصنيع | |||
| 1 | مستديرة | 0.0015ملم | |
| 2 | التركيز | 0.0025ملم | |
| 3 | خشونة السطح | 0.2م | |
| قدرة المعالجة | |||
| 1 | | 860ملم | |
| 2 | | 50-500ملم | |
| 3 | | 600ملم | |
| 4 | | 800 كجم | |
| محور عجلة الطحن | |||
| 1 | سرعة عجلة الطحن | 2000-8000 دورة في الدقيقة | |
| 2 | قطر عجلة الطحن | 40-305 ملم | |
| 3 | فتحة مسطحة الفولاذ | HSK-A100 | |
| طاولة العمل | |||
| 1 | قطر طاولة العمل | 800ملم | |
| 2 | سرعة طاولة العمل | 5-200 دورة في الدقيقة | |
| المسار | |||
| 1 | محور X | 300+1400ملم | |
| 2 | محور Z | 600ملم | |
| 3 | سرعة سريعة | 24m/min | |
| 4 | القرار | 0.0001ملم | |
| 5 | محور B ((مختلفة) | 22.5 | |
| مراقبة الطيران | |||
| 1 | | 6 | |
| 2 | أقصى قطر للعجلة الطحن | 305ملم | |
| 3 | الحد الأقصى لطول عجلة الطحن | 350ملم | |
| 七 | عجلة غسيل | ||
| 1 | قلم الماس | 3 قطع | |
| 2 | عجلة الماس | 2800دورة في الدقيقة | |
| 3 | قطر الماس | 120ملم | |
تكوين الجهاز:
| البند | هنا | الوحدة | |
| 1 | آلة المضيف | 1 | قطعة |
| 2 | عجلة طحن CNC | 1 | تم تعيين |
| 3 | طواقم الماس (بدون أدوات) | 1 | تم تعيين |
| 4 | شبكة تغذية عمودية (دقة 0.0001) | 1 | تم تعيين |
| 5 | شبكة تغذية عرضية (القرار 0.0001) | 1 | تم تعيين |
| 6 | | 1 | تم تعيين |
| 7 | نظام التبريد | 1 | تم تعيين |
| 8 | نظام التشحيم الآلي المركزي | 1 | تم تعيين |
| 9 | طلاء وتغليف آلات الأدوات | 1 | تم تعيين |
| 10 | مكتبة طاحونة ATC | 1 | تم تعيين |
اتصل شخص: Daniel
الهاتف :: 13790591015
