تفاصيل المنتج:
شروط الدفع والشحن:
|
| دقة: | عالية | قطرها: | 200-400 مم |
|---|---|---|---|
| الكفاءة: | عالية | عجلة جلخ: | الماس / CBN |
| المواد: | معدن | الاسم: | آلة الطحن العمودية |
| الضوضاء: | منخفضة | القوة: | كهربائي |
| الحجم: | مخصصة | سمك: | 0.5-20 ملم |
| النوع: | آلة طحن | الجهد: | 380 فولت |
| الوزن: | 500-1000 كجم | العرض: | 50-100 مم |
| إبراز: | آلة طحن رأسية 380 فولت,آلة طحن عمودية كهربائية,طاحونة أدوات CNC متعددة الوظائف,Electric Vertical Grinding Machine,Multifunctional CNC Tool Grinder |
||

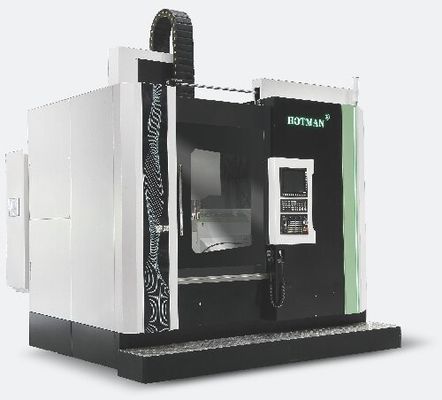

وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
1الملحقات القياسية:
أ،نظام تحكم خاص لآلات طحن سيمنز | 1 مجموعة |
B، MPG عجلة اليد الإلكترونية | 1 مجموعة |
ج،الطبقة المعدنية الواقية بالكامل | المجموعة |
D، نظام تحريك الطاولة | 1 مجموعة |
E، جهاز تصفية الشريط المغناطيسي | قطعة واحدة |
F، محور عجلة الطحن | قطعة واحدة |
G، لوحة تحريك ضغط ثابت | المجموعة |
| H،مقياس الشبكة | 1 مجموعة |
أنا، قلم الماس وقاعدة التثبيت | 1 مجموعة |
J، جهاز إصلاح الرمال المتحركة | المجموعة |
| ك، خزان المياه التبريد | المجموعة |
| دليل التشغيل | 1 مجموعة |
أداة خدمة أدوات الآلة (صندوق الأدوات) | 1 مجموعة |
N، أدوات الآلة المسامير الأفقية الأساسية ومساحيق قدم الأساس | 1 مجموعة |
عجلة طحن | قطعتين |
2,معايير الجهاز:
| لا | الدخول | المعلم | معلّم |
| 一 | دقة التصنيع | ||
| 1 | مستديرة | 0.0015ملم | |
| 2 | التركيز | 0.0025ملم | |
| 3 | خشونة السطح | 0.2م | |
| 二 | قدرة المعالجة | ||
| 1 | الحد الأقصى للقطر الخارجي للطحن | 860ملم | |
| 2 | نطاق قطر الطحن الداخلي | 50-500ملم | |
| 3 | الحد الأقصى لارتفاع الطحن | 600ملم | |
| 4 | الحد الأقصى لحمل الطاولة | 800 كجم | |
| 三 | محور عجلة الطحن | ||
| 1 | سرعة عجلة الطحن | 2000-8000 دورة في الدقيقة | |
| 2 | قطر عجلة الطحن | 40-305 ملم | |
| 3 | فتحة مسطحة الفولاذ | HSK-A100 | |
| 四 | طاولة العمل | ||
| 1 | قطر طاولة العمل | 800ملم | |
| 2 | سرعة طاولة العمل | 5-200 دورة في الدقيقة | |
| 五 | المسار | ||
| 1 | محور X | 300+1400ملم | |
| 2 | محور Z | 600ملم | |
| 3 | سرعة سريعة | 24m/min | |
| 4 | القرار | 0.0001ملم | |
| 5 | محور B ((مختلفة) | قسم الخدمة الحد الأدنى 0/22.5 درجة | |
| 六 | مراقبة الطيران | ||
| 1 | عدد مكتبات السكاكين المخزنة | 6 | |
| 2 | أقصى قطر للعجلة الطحن | 305ملم | |
| 3 | الحد الأقصى لطول عجلة الطحن | 350ملم | |
| 七 | عجلة غسيل | ||
| 1 | قلم الماس | 3支/3 قطعة | |
| 2 | عجلة الماس | 2800دورة في الدقيقة | |
| 3 | قطر الماس | 120ملم | |
