تفاصيل المنتج:
شروط الدفع والشحن:
|
| قطر عجلة الطحن: | 400ملم | العلامة التجارية لمحرك عجلة الطحن: | سيمنز |
|---|---|---|---|
| طريقة تبريد محرك عجلة الطحن: | تبريد الهواء | طحن عجلة المحرك الحالي: | 13 أ |
| تردد محرك عجلة الطحن: | 50 هرتز | درجة عزل محرك عجلة الطحن: | F |
| نموذج محرك عجلة الطحن: | 1LE1001-1CB23-4AB4 | طحن قوة محرك عجلة: | 7.5كيلوواط |
| مستوى حماية محرك عجلة الطحن: | IP54 | طحن عجلة اتجاه دوران المحرك: | CW / CCW |
| سرعة محرك عجلة الطحن: | 1420دورة في الدقيقة | طحن عجلة محرك الجهد: | 380 فولت |
| سرعة طحن عجلة: | 1400 دورة في الدقيقة | عرض عجلة الطحن: | 50ملم |
| النوع: | آلة طحن عمود الحدبات | ||
| إبراز: | طاحونة الكاميرا الحاسوبية IP54,1420rpm CNC طاحونة الكاميرا,آلة طحن عمود الكام الثابتة,1420rpm CNC Cam Grinder,Stable Cam Shaft Grinding Machine |
||

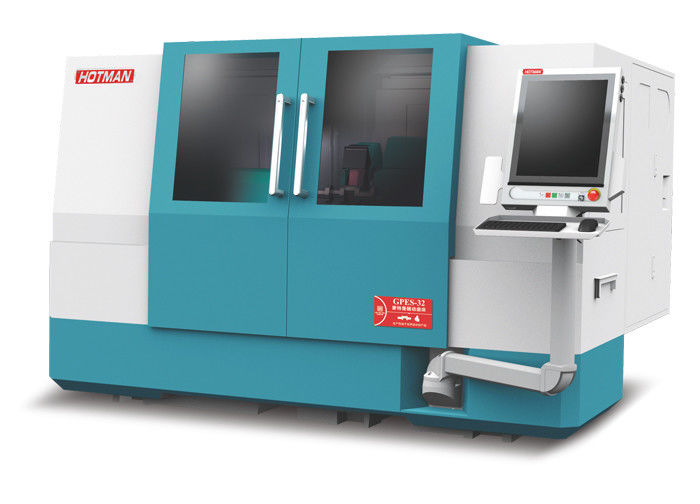

آلة طحن أسطواني عمود الحدبات-GP32
1. هيكل السرير فائق الصلابة.
2. شبكة Renishaw الدائرية المدمجة ذات الدقة العالية للغاية ورأس قطعة العمل الصلبة ذات الدفع المباشر.
3. تصميم سويسري لمحور عجلة الطحن الديناميكي والثابت عالي الدقة.
4. دليل خطي للمحور X مع هيكل الأسطوانة ذاتية التدوير مع قدرة تحمل عالية.
5. طاولة محرك الكرة اللولبية الدقيقة اليابانية C2.
6. يستخدم رأس عجلة الطحن (المحور X) المحرك الخطي الأسطواني الفريد من نوعه من Anka.
7. هايدنهاين 50 نانومتر ردود الفعل على نطاق صريف.
8. إطار رأس قطعة العمل الثابتة/الدوارة ذات الغرض المزدوج، مجهز بوظيفة تعويم الهواء.
9. مقعد ذيل عوامة هوائية عالي الصلابة.
10. تكوين خيارات مرنة
وصف الجهاز:

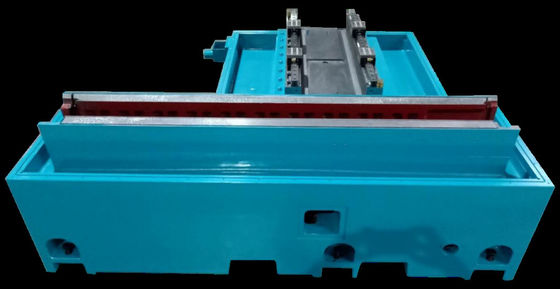

1. يتم صب الجسم والمكونات بواسطة حديد الزهر Milhanna عالي الجودة FC30، والذي يتم معالجته حراريًا بشكل مصطنع ومن ثم معالجته بالشيخوخة الطبيعية.تتم معالجة المكونات بواسطة YASDA، وMITSUI SEIKI، وTOSHIBA، وELB وغيرها من المعدات ذات المستوى العالمي بمجرد معالجة التثبيت.يمكن أن يصل حجم الدقة إلى مستوى ميكرون، لضمان المكونات الأساسية للمعدات عالية الدقة.
2. يتم تشحيم قضبان توجيه الماكينة والمسامير الكروية الدقيقة بشكل مستمر عن طريق نظام التشحيم الأوتوماتيكي لضمان عمر خدمة أطول ودقة.يتم فصل نظام التبريد عن الجسم للتخلص من الاهتزاز وتبديد الحرارة بشكل ملائم.
3. مجهزة بنظام الطحن الأوتوماتيكي Siemens 828D CNC، والتطوير الثانوي، عملية خداع الحوار بين الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها، بما في ذلك جهاز طحن الثقب الداخلي، جهاز قياس النهاية الأوتوماتيكي، جهاز قياس القطر الخارجي الأوتوماتيكي، إلخ.
4. يتكون نظام تغذية الطحن من مسار V ومسطح للمجرفة الدقيقة المصنوعة يدويًا، مع نظام تشحيم أوتوماتيكي ولولب كروي للطحن الدقيق بمستوى C3، والذي يمكنه تحقيق حركة سلسة ودقة تحديد المواقع المتكررة الممتازة وعمر المسار الطويل.
5. التكوين القياسي لمغزل عجلة الطحن هو هيكل محمل خلفي بأربعة وخلفين.يمكن أيضًا اختيار مغزل الضغط الديناميكي والثابت عالي الدقة، والذي يتميز بخصائص دقة الدوران العالية، والصلابة الديناميكية العالية، ومقاومة الاهتزاز الجيدة، وكفاءة الطحن العالية وجودة سطح الطحن الجيدة.لطحن قطع العمل الخاصة، يمكن تعديل سرعة عجلة الطحن، حتى 3500 دورة في الدقيقة و60 م/ث.
6. تم تصميم المقعد الخلفي ليكون جامدًا وقويًا.تم تصميم أسطوانة منزلقة مصنوعة من سبائك الصلب المقواة ومغطاة بجسم من الحديد الزهر لتحمل النواة العلوية لـ MT4.يمكن تغيير قوة الرفع للأسطوانة المنزلقة بسهولة عن طريق مقابض الضبط الموجودة في الخلف.ملحقات خاصة للمقعد الخلفي بضغط الزيت مع دواسة لتسهيل تفريغ أجزاء العمل.
7.Siemens نظام التحكم العددي كالتكوين القياسي، بعد التطوير الثانوي، كل واجهة التشغيل الصينية، سهلة الاستخدام.مجهزة بمحرك سيرفو عالي الأداء من شركة Siemens، فإن نظام CNC للمعدات ونظام القيادة يتمتعان بتوافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
المواصفات الفنية التفصيلية والوظائف الهيكلية للأدوات الآلية:
| مشروع | معامل |
| مجال العمل | |
| ارتفاع المركز | 210 ملم |
| الحد الأقصى لقطر الدوران | Φ400mm |
| الحد الأقصى لقطر الطحن | Φ400mm |
| طول الطحن بين قمتين | 600 ملم |
| دوران الطاولة (النوع 600) | ﹢6°/-9° |
| الحد الأقصى للتحمل بين قمتين | 60 كجم |
| حامل عجلة الطحن | |
| نطاق الزاوية القابلة للتدوير (يدويًا) | ± 15 درجة |
| طحن نوع عجلة المغزل |
العمود الرئيسي لعجلة الطحن الديناميكية والثابتة (قياسي مع تبريد الزيت) |
| نطاق السرعة لمغزل عجلة الطحن | 1650/1850/2100 دورة في الدقيقة |
|
حجم عجلة الطحن القياسي (φ×W×B) |
Φ450×20-50×127 ملم |
|
حجم عجلة الطحن الخاصة (φ×W×B) |
Φ510×15-50×203 ملم |
|
طحن عجلة المغزل قوة المحرك |
3.75 كيلو واط/5.5 كيلو واط |
|
السرعة الخطية القصوى لعجلة الطحن |
45 م / ث |
|
وضع تبريد محور دوران عجلة الطحن |
تبريد الزيت |
| إطار رأس المحرك المباشر لقطعة العمل | |
|
نطاق السرعة تنظيم السرعة بدون خطوات |
0-600 دورة في الدقيقة |
| تفتق ثقب تفتق المغزل | MT-4 |
| نموذج كم محول الأدوات | MT-4 |
|
نطاق زاوية الدوران لإطار رأس قطعة العمل |
﹢15°/-15° |
|
الحد الأقصى لحمل القابض (مع الأدوات) |
150 نيوتن متر |
|
قوة المحرك المتزامن ذو المغناطيس الدائم (S1-100%/KW) |
3 كيلو واط |
|
عزم الدوران الناتج المستمر (S1-100%/A) |
47.8 نيوتن متر |
| العلامة التجارية التشفير | رينيشو |
| وضع تبريد المغزل | تبريد المياه |
|
تكرار دوران إطار الرأس دقة تحديد المواقع |
± 2 قوس ثانية |
| نهاية رمح تفتق حفرة الجريان | .00.001 |
| نفاذ وجه نهاية المغزل | .00.002 |
| الصلابة المحورية (N/um) | ≥500 |
| تصلب شعاعي (N / أم) | ≥400 |
| وضع حركة إطار الرأس | معيار تعويم الهواء اليدوي |
| مقعد الذيل | |
| قطر الأكمام | Φ50mm |
| ضربة الأكمام | 40 ملم |
| قادم لكم | MT-4 |
| وضع حركة Tailstock | معيار تعويم الهواء اليدوي |
| تغذية حامل العجلة - المحور X (محرك خطي) | |
| أقصى شوط للمحور X | 300 ملم |
| أقصى قوة دفع للمحرك الخطي للمحور X | 1660-3060ن |
| تسارع المحرك الخطي للمحور X | .20.2 جرام |
| أقصى سرعة تغذية على المحور X | 15 م/دقيقة |
|
الحد الأدنى من تغذية HPG (عجلة اليد الإلكترونية). |
0.0001 ملم |
| الحد الأدنى من التغذية القابلة للبرمجة | 0.0001 ملم |
|
الحد الأدنى من دقة مسطرة Heideham التزايدية |
0.0001 ملم |
| دقة تحديد موضع تغذية المحور X | .000.0016 مم |
|
يغذي المحور X دقة تحديد المواقع المتكررة |
.000.0014 مم |
| مشروع | معامل |
|
تغذية الجدول المحور Z (محرك سيرفو) |
|
| شوط المحور Z (النوع 600) | 750 ملم |
| قوة المحرك المؤازر على المحور Z | 2.2 كيلو واط |
| الحد الأقصى لسرعة تغذية المحور Z | 8 م/دقيقة |
|
الحد الأدنى لزيادة عجلة اليد الإلكترونية HPG |
0.0001 ملم |
| الحد الأدنى من التغذية القابلة للبرمجة | 0.0001 ملم |
|
الحد الأدنى من دقة مسطرة Heideham التزايدية (اختياري) |
0.0005 ملم |
| نظام التحكم | |
| نظام التحكم العددي | رينيوم الصوديوم |
| برمجة | واجهة رسومية تفاعلية |
| شاشة عرض | شاشة ملونة TFT مقاس 10.4 بوصة |
| لوحة المفاتيح | لوحة مفاتيح كاملة |
| ذاكرة | 3 جيجابايت |
| عدد محاور التحكم |
يمكن التحكم بما يصل إلى 7 محاور |
| واجهه المستخدم | يو اس بي/RS232 |
| أداة الآلة الكهربائية | |
| مصدر طاقة قياسي ثلاثي الطور | 380 فولت 3ph 20 هرتز |
| التحكم في حلقة الجهد | 110 فولت تيار متردد/24 فولت تيار مستمر. |
| نطاق انحراف جهد الإدخال | ﹢/-10％ |
|
استهلاك طاقة الحمل الكامل (المحرك الرئيسي) |
36 كيلو فولت أمبير |
| إمدادات هوائية | |
| ضغط الإدخال | 5.5 بار |
| التدفق المطلوب | 40-50 لتر/دقيقة |
| معيار مصدر الهواء | بي إس آيزو 8573-1:2001 |
| المعلمة البيئية | |
| ضجيج الآلة القياسي | أقل من 75 ديسيبل (أ) |
| درجة الحرارة المحيطة | 0-40 درجة مئوية |
| الرطوبة المحيطة | ≥75% |
| آخر | |
| حجم البصمة | 3800 × 3200 مم × 2195 |
| ارتفاع | 2170 ملم |
| الوزن الصافي | 5440 كجم |
